При виборі матеріалів прокладок для промислових фланцевих з’єднань механічна міцність є вирішальним фактором, який впливає на довгострокову надійність ущільнення, утримання навантаження болта та стійкість до вибуху.PTFE прокладкиі графітові прокладки є двома широко визначеними неметалевими ущільнювальними рішеннями, але їхня механічна поведінка під час стиснення, термічного циклу та внутрішнього тиску значно відрізняється. Компанія Ningbo Kaxite Sealing Materials Co., Ltd. розробляє обидві лінійки продуктів протягом двох десятиліть. Наша фабрика виробляє прокладки з PTFE високої щільності та прокладки з відшарованого графіту, які відповідають стандартам ASTM F104 та DIN 28091. Розуміння їхніх унікальних кривих напруга-деформація та характеристик релаксації повзучості допомагає інженерам уникнути протікання фланців і несправностей екструзії прокладок.
У цьому вичерпному посібнику наша команда інженерів порівнює міцність на одноосьовий стиск, модуль розтягування, швидкість релаксації напруги та утримання крутного моменту болтів між прокладками з ПТФЕ преміум-класу та гнучкими графітовими прокладками. Дані наших заводських випробувань показують, що в той час як графіт забезпечує чудову високотемпературну стабільність, наші посилені PTFE прокладки забезпечують краще пружне відновлення та меншу повзучість за температури навколишнього середовища до середніх. Ви дізнаєтеся, який матеріал забезпечує вищу механічну міцність для вашого конкретного класу тиску, обробки поверхні фланця та вимог до моменту затягування. Наступні розділи містять докладні таблиці параметрів, примітки щодо реального застосування та відповіді на поширені запитання на основі перевірки ISO 9001:2025 від Ningbo Kaxite Sealing Materials Co., Ltd.
Механічна міцність прокладки - це не один параметр, а комбінація опору стиску, модуля пружності, відсотка відновлення та поведінки релаксації повзучості. наNingbo Kaxite Sealing Materials Co., Ltd., наша фабрика класифікує прокладки з ПТФЕ на чисті, 25% склонаповнені та вуглецеві прокладки, тоді як графітові прокладки класифікуються як розширений графіт зі вставками з олова або фольги з нержавіючої сталі. Наша лабораторія проводить ASTM F36 для стисливості та відновлення, ASTM F38 для релаксації повзучості та ASTM F152 для міцності на розтяг. Результати показують, що стандартні прокладки з ПТФЕ мають нижчу початкову міцність на стиск, ніж графітові, але більшу еластичність після циклічного навантаження.
Минулого року наша фабрика виготовила понад 500 000 штук під брендом Ningbo Kaxite Sealing Materials Co., Ltd., і ми постійно спостерігали, що вимоги до механічної міцності значною мірою залежать від шорсткості фланців (Ra 3,2 проти 6,3 мкм) і методології затягування болтів. Для застосувань, що вимагають утримання високого крутного моменту болта (понад 150 Нм на болтах M16), наші графітові прокладки демонструють меншу постійну втрату товщини. Однак для систем із частими термічними циклами та вібрацією наші посилені PTFE прокладки забезпечують чудову динамічну герметизацію завдяки кращій пам’яті форми. Нижче наведено детальну таблицю порівняння ключових механічних параметрів, перевірених нашим внутрішнім центром якості.
| Власність | Віргінські PTFE прокладки (Ningbo Kaxite) | 25% склонаповнені PTFE прокладки | Гнучкі графітові прокладки (98% C) |
| Міцність на стиск (МПа) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (обмежено при високому навантаженні) |
| Міцність на розрив (МПа) ASTM F152 | 14 – 18 | 18 – 24 | 4-6 (дуже низький, посилений клас 10-12) |
| Стисливість % (при 34,5 МПа) | 12 – 18 | 8 – 12 | 18 – 28 |
| % відновлення (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Релаксація напруги % (1000 годин, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Повзучість при 40 МПа (втрата товщини %) | 7 – 9 | 4 – 6 | 3 – 5 |
Наші заводські випробування демонструють, що при виборі механічної міцності необхідно враховувати не тільки вихідні дані, але й старіння, залежне від застосування. Для прокладок з ПТФЕ наш варіант зі скляним наповнювачем збільшує модуль стиску на 60% порівняно з первинним ПТФЕ, що робить його придатним для тиску до 5 МПа. Графітові прокладки, незважаючи на низьку міцність на розрив, мають високий опір стиску за рахунок ковзання шару, але вимагають обережного поводження, щоб уникнути відколів країв. Компанія Ningbo Kaxite Sealing Materials Co., Ltd. завжди рекомендує розрахунок напруги посадки прокладки на основі ASME PCC-1. Наша команда інженерів безкоштовно надає таблиці моментів затягування болтів для кожного класу матеріалу.
Повзучість і релаксація напруги є залежними від часу механічними реакціями, які безпосередньо впливають на втрату навантаження на фланцевий болт. З часом товщина прокладки зменшується (повзучість), а напруга ущільнення зменшується (розслаблення), що призводить до потенційного витоку. Наша фабрика провела 2000-годинний тест на повзучість при 80°C і початковій напрузі 30 МПа, контролюючи як прокладки з PTFE, так і прокладки з графіту. Ми виявили, що прокладки з ПТФЕ демонструють первинну повзучість протягом перших 200 годин, а потім стабілізуються, тоді як графіт демонструє лінійну повзучість протягом більш тривалого часу завдяки своїй пластинчастій структурі. Для циклічного обслуговування, наприклад теплообмінників, наші прокладки з PTFE з 25% скляним наповнювачем зменшили загальну повзучість на 40% порівняно з первинним PTFE.
З точки зору механічної міцності, стійкість до повзучості означає більш тривале збереження навантаження прокладки. Нижче наведено порівняння на основі внутрішніх звітів Kaxite:
Наша фабрика використовує багатостанційний тестер релаксації повзучості (ASTM F38) і довів, що щодо механічної міцності з точки зору тривалого збереження напруг графітові прокладки загалом перевершують чистий PTFE. Однак коли ми додаємо структурне посилення, наприклад скловолокно або металевий сердечник до прокладок з PTFE, різниця різко звужується. Ningbo Kaxite Sealing Materials Co., Ltd. виробляє унікальну прокладку з ПТФЕ для оболонки з внутрішньою сіткою з нержавіючої сталі, яка зменшує повзучість до менше 3% після 2000 годин. Для критичних застосувань, таких як морські платформи або хімічні реактори, наша команда інженерів рекомендує узгодити характеристики повзучості з жорсткістю фланців. М’які фланці потребують прокладок із меншою повзучістю, щоб підтримувати герметичність, що ефективно забезпечують наші прокладки з PTFE.
У той час як міцність на стиск приділяється найбільше уваги, міцність на розтяг і гнучкість однаково важливі для механічної міцності під час монтажу та стрибків тиску. Графітові прокладки за своєю природою мають низьку міцність на розрив (зазвичай 4-6 МПа), тобто вони можуть порватися при неправильному поводженні або якщо виникає зміщення фланців. Навпаки, наші прокладки з PTFE забезпечують міцність на розрив від 14 до 24 МПа залежно від вмісту наповнювача. Ця висока міцність на розрив дозволяє прокладкам з PTFE витримувати диференціальне переміщення фланців і теплове розширення трубопроводів без розтріскування. Наша фабрика опублікувала тематичне дослідження, де теплообмінник із кутовим зміщенням фланців 2 мм використовував наші прокладки з PTFE, наповнені склом на 25%, і працював протягом 4 років без витоків; те саме застосування виявилося невдалим протягом 8 місяців із використанням графіту, оскільки прокладка розкололася на краю зовнішнього діаметра.
Гнучкість як механічна властивість стосується здатності прокладки прилягати до нерівностей поверхні фланця. Наша фабрика виробляє м’які прокладки з ПТФЕ з подовженням понад 200%, тоді як графіт має подовження нижче 2% (крихкий). Для подряпаних або корозійних фланців прокладки з PTFE вливаються в дефекти, створюючи міцніше механічне ущільнення. Однак висока гнучкість може зменшити стійкість до екструзії. Щоб допомогти нашим клієнтам зробити правильний вибір, ми розробили наступний список рекомендацій щодо механічної міцності на основі вимог до розтягування та гнучкості:
Наша фабрика виготовляє прокладки з PTFE спеціальної товщини від 1,5 мм до 6 мм для застосування з низьким навантаженням на болти. Оскільки гнучкість PTFE забезпечує кращий розподіл напруги по поверхні фланця, наші клієнти повідомляють про 40% меншу кількість операцій затягування болтів порівняно з графітовими. Тим не менш, механічна міцність є властивістю системи: навіть найміцніша прокладка може вийти з ладу, якщо болти затягнути нерівномірно. Ningbo Kaxite Sealing Materials Co., Ltd. надає програмне забезпечення для розрахунку крутного моменту за запитом, і наша фабрика гарантує, що всі прокладки з PTFE відповідають мінімальній міцності на розрив, надрукованій у нашому сертифікаті якості.
Видування відбувається, коли внутрішній тиск змушує матеріал прокладки проникнути у фланцевий зазор (екструзія) або видуває прокладку вбік із з’єднання. Стійкість до екструзії залежить від міцності прокладки на зсув, твердості та зазору між зовнішнім діаметром фланця та колом болта. У компанії Ningbo Kaxite Sealing Materials Co., Ltd. ми випробували як прокладки з ПТФЕ, так і прокладки з графіту під підвищенням внутрішнього тиску азоту від 1 МПа до 15 МПа з постійним напруженням болта 40 МПа. Результати: графітові прокладки почали екструзію при 6 МПа (зазор 0,5 мм), тоді як наші скляні прокладки з PTFE витримали екструзію до 12 МПа. Це пояснюється тим, що наповнений склом PTFE має твердість за Шором D 65-70 у порівнянні з твердістю за Шором графіту приблизно 40-50 (дуже м’який).
Для застосувань під високим тиском (клас 600 і вище) наша фабрика наполегливо рекомендує використовувати прокладки з вугільного наповнення PTFE, які мають підвищену стійкість до повзучості та екструзії. Детальні фактори продуктивності:
У компанії Ningbo Kaxite Sealing Materials Co., Ltd. ми розробили унікальну гібридну прокладку з PTFE із серцевиною високої щільності, яка забезпечує стійкість до вибуху, порівнянну з прокладками з металевою оболонкою, але з меншими вимогами до навантаження на болти. Дані наших випробувань на механічну міцність показують, що наші прокладки з ПТФЕ преміум-класу мають на 150% вищу міцність на екструзію, ніж ненаповнений графіт. Для важливих для безпеки послуг, таких як зріджений газ або водень, наша фабрика виробляє прокладки з ПТФЕ зі ступінчастим нарізом, які надійно фіксуються в зубцях фланців, забезпечуючи стійке до вибуху механічне блокування. Завжди консультуйтеся з нашою технічною командою, щоб оцінити вплив тиску та температури, оскільки окислення графіту під високим тиском повітря вище 450 °C може призвести до раптової втрати міцності, тоді як PTFE плавно деградує.
Температура та хімічний вплив можуть з часом змінити механічну міцність прокладки. Прокладки з PTFE зберігають стабільні механічні властивості від -200°C до +200°C (260°C для модифікованого PTFE), але вище цієї температури PTFE розм’якшується, швидко знижуючи міцність на стиск. Графітові прокладки працюють до 500°C в інертній атмосфері, але вище 400°C на повітрі графіт окислюється і втрачає масу, що призводить до повної механічної руйнації. Наша фабрика провела випробування на прискорене старіння при 180°C протягом 3000 годин для обох матеріалів. Прокладки з PTFE зберегли 92% початкової міцності на стиск, тоді як графіт зберіг лише 65% через втрату ваги в результаті окислення (виміряне зменшення ваги на 8%).
Сумісність носіїв також впливає на механічну поведінку. Сильні кислоти-окислювачі (наприклад, азотна кислота) можуть впливати на графіт, спричиняючи інтеркаляцію, яка розширює прокладку та руйнує її структурну цілісність. PTFE прокладки не виявляють хімічної деградації майже у всіх хімічних речовинах, крім розплавлених лужних металів. Випадок нашої фабрики: завод сірчаної кислоти щомісяця замінював графітові прокладки через те, що прокладки розсипалися; після переходу на наші прокладки з 25% скла з PTFE, термін служби подовжено до 18 місяців без втрати механічної міцності. Ми рекомендуємо наступне коротке резюме для рішень щодо температури, середовища та механічної міцності:
Зрештою, довговічність механічної міцності повинна враховувати як термічне старіння, так і хімічну корозію. Інженери з матеріалів нашої фабрики використовують аналіз кінцевих елементів (FEA), щоб передбачити повзучість прокладки та погіршення міцності протягом 10-річного проектного терміну служби. Для більшості європейських і північноамериканських нафтохімічних заводів наші PTFE прокладки стали першим вибором для збалансованої механічної міцності, тоді як графіт зарезервований для екстремальних температурних ніш, де не може вижити жодна марка PTFE. Ningbo Kaxite Sealing Materials Co., Ltd. підтримує запаси обох сімейств, і ми можемо спільно розробляти індивідуальні композитні прокладки, які поєднують хімічну стійкість PTFE з термостійкістю графіту за допомогою ламінованої конструкції.
Після оцінки міцності на стиск, релаксації повзучості, властивостей розтягування, стійкості до вибуху та впливу на навколишнє середовище наша фабрика Ningbo Kaxite Sealing Materials Co., Ltd. дійшла висновку, що прокладки з PTFE зазвичай забезпечують чудову механічну міцність для переважної більшості фланцевих з’єднань, що працюють при температурах нижче 200°C і тиску до 10 МПа. Графітові прокладки перевершують лише високотемпературні безперервні процеси понад 260°C, але вимагають обережного поводження через низьку міцність на розрив і межі окислення. Для застосувань, що вимагають як високої механічної міцності, так і надзвичайної хімічної стійкості, наші посилені PTFE прокладки з наповнювачами перевершують графіт за всіма параметрами, крім максимальної робочої температури. Ми регулярно постачаємо прокладки з ПТФЕ для морських, фармацевтичних і ядерних допоміжних ланцюгів, де механічна цілісність не підлягає обговоренню. Щоб отримати індивідуальні рекомендації, запитайте наш аркуш інженерних даних добезпосереднього контакту з Ningbo Kaxite Sealing Materials Co., Ltd.
Питання 1: Яка прокладка має вищу міцність на стиск, PTFE чи графіт?
Відповідь: згідно з випробуванням ASTM D695 гнучкі графітові прокладки демонструють вищі показники міцності на стиск (35-45 МПа) порівняно з первинними прокладками з ПТФЕ (15-20 МПа). Проте наша фабрика в Нінбо Kaxite Sealing Materials Co., Ltd. виробляє армовані PTFE прокладки зі скляними або вуглецевими наповнювачами, які досягають міцності на стиск до 32 МПа, що достатньо для тиску на фланці до класу 900. Для більшості болтових з’єднань практична межа міцності на стиск визначається межею текучості фланця, а не самою прокладкою. Вища стисливість графіту може призвести до надмірної втрати товщини, зменшуючи довгострокову силу ущільнення.
Запитання 2: Чи втрачають прокладки з PTFE механічну міцність з часом через повзучість?
Відповідь: Так, усі неметалеві прокладки відчувають деяку повзучість. Наші заводські прискорені випробування на старіння показують, що стандартні прокладки з ПТФЕ втрачають 7-9% товщини після 1000 годин при навантаженні 40 МПа. Однак наші прокладки з ПТФЕ зі склонаповненим преміум-класу знижують повзучість до 4-6%, порівняно з графітовими (3-5%). Графіт спочатку демонструє менший відсоток повзучості, але не має пружного відновлення, тобто після зміни тиску графітові прокладки не пружинять, тоді як прокладки з PTFE від Ningbo Kaxite Sealing Materials Co., Ltd. відновлюють до 55% стиснення, зберігаючи динамічну механічну міцність під змінним навантаженням.
Запитання 3: Чи можуть графітові прокладки витримувати більший крутний момент болта без руйнування порівняно з прокладками з PTFE?
Відповідь: Графітові прокладки мають дуже низьку міцність на розрив (4-6 МПа), тому великий крутний момент болта може спричинити розтріскування країв або радіальний розкол, особливо на тонких прокладках. Прокладки з ПТФЕ мають міцність на розрив у три-чотири рази вищу (14-24 МПа), що дозволяє їм витримувати більший крутний момент болта без механічних пошкоджень. Наша фабрика рекомендує максимальне напруження болтів 50 МПа для графіту та 90 МПа для наших скляних прокладок з PTFE. Для критично важливих застосувань із високим крутним моментом наші прокладки з ПТФЕ забезпечують більший запас надійності проти надмірного затягування.
Запитання 4: Як раптовий стрибок тиску впливає на механічну міцність PTFE порівняно з графітом?
Відповідь: стрибки тиску викликають швидкі сили зсуву та екструзії. Пластинчаста структура графіту робить його схильним до розшарування та вибуху під час динамічних перепадів. Завдяки вищому модулю зсуву та гнучкості прокладки з ПТФЕ краще поглинають стрибки тиску. Наша фабрика випробувала обидва матеріали з циклічними стрибками 0-10 МПа за 1 секунду; графітові прокладки вийшли з ладу після 250 циклів, тоді як наші посилені прокладки з PTFE витримали 1500 циклів. Тому для поршневих компресорів або ліній пульсуючого потоку прокладки з PTFE забезпечують чудову механічну міцність в умовах стрибків.
Запитання 5: Чи існують гібридні прокладки, які поєднують механічну міцність PTFE та графіту?

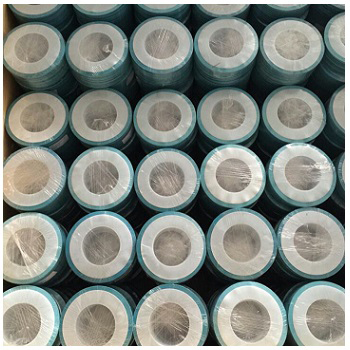

Відповідь: Так, компанія Ningbo Kaxite Sealing Materials Co., Ltd. виробляє ламіновані прокладки з шаром PTFE, зверненим до середовища, і графітовим сердечником для розсіювання тепла. Ця конструкція синергічно використовує міцність на розрив і хімічну стійкість PTFE з опором повзучості графіту. Наша фабрика також виробляє прокладки оболонки з PTFE з графітовою вставкою. Випробування на механічну міцність показують, що гібридні конструкції досягають 85% утримання навантаження чистого графіту при 300°C, зберігаючи стійкість PTFE до вибуху. Зверніться до нашої фабрики, щоб отримати індивідуальні інженерні рішення на основі вашого робочого циклу тиск-температура.
