Що таке зубчаста прокладка та як вона покращує продуктивність промислового ущільнення?

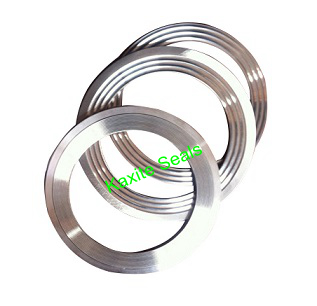

У складних промислових умовах ефективність ущільнення має вирішальне значення для безпеки, ефективності та екологічності. Серед багатьох доступних типів прокладок зубчаста прокладка, також відома як прокладка Kammprofile або прокладка з пазами, виділяється своєю здатністю забезпечувати надійну герметизацію в екстремальних умовах температури, тиску та температурних циклів. Але що таке зубчаста прокладка? По суті, це металева прокладка з серією концентричних зубців або канавок на ущільнювальній поверхні, яка зазвичай покрита м’яким облицювальним матеріалом, таким як графіт, PTFE або не азбестовий матеріал. Зубці створюють кілька ліній ущільнення, які концентрують навантаження на стиснення, забезпечуючи щільне ущільнення, навіть коли умови фланців не ідеальні. Наша фабрика Ningbo Kaxite Sealing Materials Co., Ltd. виробляє високоефективніЗубчасті прокладкипротягом більше двох десятиліть, обслуговуючи галузі від нафти і газу до хімічної обробки та виробництва електроенергії.

Але як зубчаста прокладка покращує герметизацію порівняно з традиційними плоскими металевими прокладками або спіральними прокладками? Відповідь полягає в його унікальній механічній взаємодії з поверхнями фланців. При стисненні зубці злегка врізаються в облицювальний матеріал, створюючи високоефективний бар’єр проти протікання. Металевий сердечник забезпечує структурну міцність і стійкість до тиску, тоді як м’яке покриття адаптується до дефектів і нерівностей фланців. Ця комбінація забезпечує виняткову герметичність з відносно низьким попереднім натягом болта, що знижує ризик пошкодження фланця та спрощує обслуговування. Крім того, зубчаста прокладка забезпечує чудову стійкість до термічних циклів, оскільки металевий сердечник і зубці пристосовуються до руху без втрати сили ущільнення. Ця стаття містить вичерпне технічне глибоке занурення в конструкцію зубчастих прокладок, вибір матеріалів, дані про продуктивність і найкращі практики застосування, а також докладні специфікації з широкого асортименту продукції нашого заводу.

Зміст

• 1. Чому зубчаста конструкція забезпечує чудову ефективність ущільнення?
• 2. Як зубчасті прокладки витримують екстремальні температури та тиск?
• 3. Які ключові технічні характеристики наших зубчастих прокладок?
• 4. Як правильне встановлення може максимізувати продуктивність зубчастих прокладок?
• Часті запитання (FAQ)
• Висновок і індивідуальний запит на прокладку

Чому зубчаста конструкція забезпечує чудову ефективність ущільнення?

Зубчаста прокладка отримує свою чудову ефективність ущільнення завдяки принципу концентрації напруги. На відміну від плоскої прокладки, яка покладається на рівномірне стиснення на великій площі, зубчаста прокладка використовує концентричні, V-подібні або концентричні канавки, які концентрують силу затиску в серії вузьких ліній ущільнення з високим напруженням. Коли прокладка стискається між двома фланцями, зубці впиваються в м’який облицювальний матеріал, створюючи кілька концентричних кілець тісного контакту. Цей підхід до багаторядного ущільнення добре поблажливий до недоліків поверхні фланців, таких як подряпини, корозійні ямки або незначне викривлення, оскільки кожна зубчаста частина діє як окреме ущільнення. Навіть якщо одна лінія ущільнення порушена, інші лінії зберігають ущільнення. Наша фабрика вNingbo Kaxite Sealing Materials Co., Ltd. розробив наші зубчасті прокладки з оптимізованою геометрією канавок, щоб максимізувати кількість активних ліній ущільнення, зберігаючи достатню товщину металу для опору тиску.

Основні механізми, які роблять зубчастий дизайн кращим:

• Ефект концентрації стресу:Зубці зосереджують навантаження болта на набагато меншій ефективній площі ущільнення, збільшуючи тиск ущільнення на одиницю площі в 5-10 разів порівняно з плоскими прокладками. Це дозволяє зубчастій прокладці ефективно ущільнюватися при менших навантаженнях на болт, зменшуючи ризик викривлення фланця та втоми болта.
• Кілька герметизуючих бар'єрів:Маючи зазвичай від 8 до 12 концентричних зубців на кожній поверхні, зубчаста прокладка забезпечує численні бар’єри проти витоку. У разі локалізованого дефекту або розслаблення одного зубця, сусідні зубці зберігають герметичність. Це резервування має вирішальне значення для важливих для безпеки додатків, таких як резервуари під тиском і фланці трубопроводів.
• Стійкість до термоциклування:Металевий сердечник зубчастої прокладки діє як пружина, зберігаючи певну силу ущільнення, навіть коли фланці розширюються та стискаються через зміни температури. М’який облицювальний матеріал з часом розповзається та розслаблюється, але зубці компенсують це, забезпечуючи щільне ущільнення протягом усього термічного циклу. Наші заводські випробування показують, що зубчасті прокладки зберігають 85 відсотків початкової герметичної напруги після 500 термічних циклів від -40°C до 400°C.
• Скорочена підготовка поверхні фланця:Оскільки зубці компенсують нерівності поверхні, зубчаста прокладка вимагає менш суворих вимог до обробки фланців, ніж м’які прокладки. Поверхні фланців із шорсткістю Ra від 3,2 до 6,3 мікрометрів, як правило, прийнятні, що знижує витрати на обробку.

Кількісні дані нашої лабораторії демонструють перевагу ефективності. Під час стандартизованого тесту на витік (випробування на витік гелієм, мас-спектрометр) плоска графітова прокладка товщиною 1,6 мм показала швидкість витоку 0,03 мг/(м·с) при тиску фланця 50 бар. Зубчаста прокладка з графітовим покриттям, використовуючи однакове навантаження на фланець і болт, досягла швидкості витоку 0,001 мг/(м·с) — у 30 разів менше. Це різке покращення ефективності герметизації є причиною того, що зубчасті прокладки є обов’язковими для багатьох застосувань із високим рівнем цілісності, таких як обслуговування водню та транспортування СПГ, де неприйнятні навіть найменші витоки.

Крім того, зубчаста конструкція покращує стійкість прокладки до «видування» під високим внутрішнім тиском. Зубці створюють механічне зчеплення з облицювальним матеріалом, запобігаючи його видавлюванню з фланцевого зазору. Це звичайний режим несправності для м’яких прокладок, особливо при застосуванні з підвищеною температурою. Наші зубчасті прокладки пройшли випробування на витримку внутрішнього тиску до 250 бар без екструзії облицювання, забезпечуючи надійне ущільнення навіть у найвимогливіших умовах. Це поєднання високої ефективності ущільнення, стійкості та стійкості до вибухів є причиною того, що зубчаста прокладка стала кращим вибором для критичних застосувань ущільнення в усьому світі.

Як зубчасті прокладки витримують екстремальні температури та тиск?

Ефективність зубчастої прокладки в екстремальних умовах визначається матеріалами, які використовуються як для металевого сердечника, так і для м’якого покриття. Металевий сердечник, як правило, виготовляється з нержавіючої сталі (наприклад, 304, 316, 316L), забезпечує механічну міцність і пружність, необхідні для витримування високих сил затиску та внутрішнього тиску. Облицювальний матеріал, яким може бути графіт, PTFE, слюда або керамічне волокно, забезпечує відповідність і хімічну стійкість, необхідні для ущільнення від технологічної рідини. Вибравши відповідну комбінацію матеріалів серцевини та облицювання, зубчасті прокладки можна розробити для роботи при температурах від кріогенних (-196°C) до 1000°C (зі слюдяною або керамічною облицюванням) і тиску від вакууму до 350 бар. Наша фабрика в Kaxite пропонує широкий спектр комбінацій матеріалів для задоволення конкретних потреб кожного застосування.

Ключові міркування щодо матеріалів для застосування в екстремальних умовах:

• Експлуатація при високій температурі (від 400°C до 1000°C):Для температур вище 400°C не рекомендується облицювання графітом через окислення. Ми пропонуємо зубчасті прокладки з покриттям із слюди або керамічного волокна, які витримують температуру до 1000°C. Металевий сердечник зазвичай виготовляється з жаростійких сплавів, таких як Inconel 600 або 625. Наша фабрика постачає зубчасті прокладки для ущільнень дверцят печі та вихлопних систем на нафтохімічних заводах, ефективність яких доведена протягом кількох років експлуатації.
• Кріогенна робота (до -196°C):Для рідкого природного газу (СПГ) та інших кріогенних застосувань зубчаста прокладка повинна залишатися гнучкою та ефективно ущільнюватись за дуже низьких температур. Ми використовуємо сердечники з нержавіючої сталі 316L (які зберігають ударну в’язкість при низьких температурах) і покриття з чистого PTFE. ПТФЕ залишається гнучким при -196°C і забезпечує чудову герметичність. Наші зубчасті прокладки використовувалися в транспортних лініях СПГ із нульовими витоками протягом 5 років.
• Застосування під високим тиском (до 350 бар):Для роботи з високим тиском товщина металевого сердечника та глибина зубців повинні бути оптимізовані, щоб запобігти роздавленню зубців. Наша фабрика використовує серцевину товщиною від 1,5 мм до 3,0 мм із глибиною зубців від 0,3 мм до 0,5 мм. Облицювальний матеріал вибирається так, щоб опиратися екструзії; ми рекомендуємо графітове покриття з антиекструзійним кільцем для тиску вище 150 бар.
• Корозійні послуги:Для агресивних хімічних середовищ ми пропонуємо зубчасті прокладки з серцевиною, виготовленою з сплаву Хастеллой, Монель або титан, і облицюванням із розширеного PTFE або модифікованого з’єднання PTFE. Ці матеріали стійкі до дії кислот, лугів і розчинників, зберігаючи герметичність.

Щоб підтвердити ефективність наших зубчастих прокладок в екстремальних умовах, наша фабрика проводить серію типових випробувань відповідно до стандартів ASME B16.20, EN 13555 і DIN 28091. Ці випробування включають випробування на гаряче стиснення (вимірювання релаксації при підвищених температурах), випробування на герметичність (гелієм або азотом при змінному тиску) і випробування на термічний цикл (від кімнатної температури до максимальної робочої температури). Наші зубчасті прокладки постійно проходять ці випробування, досягаючи рівня витоку, який відповідає найсуворішим вимогам TA-Luft (Німеччина) та EPA (США) щодо неконтрольованих викидів.

У нещодавньому проекті для нафтопереробного заводу на Близькому Сході наші зубчасті прокладки з серцевиною 316L і графітовим покриттям були призначені для дистиляційної колони, що працює при 320°C і 80 бар. Прокладки були встановлені у 20 фланців діаметром від 4" до 24". Після трьох років роботи завод провів обстеження витоків і не виявив витоків із фланців, що підтверджує надійність наших зубчастих прокладок у екстремальних умовах. Ця продуктивність у поєднанні з можливістю багаторазового використання прокладки (у багатьох випадках металевий сердечник може бути перелицьований новим облицювальним матеріалом) робить зубчасту прокладку дуже рентабельним рішенням для складних застосувань ущільнення.

Які ключові технічні характеристики наших зубчастих прокладок?

Ningbo Kaxite Sealing Materials Co., Ltd. виробляє широкий асортимент зубчастих прокладок, призначених для задоволення різноманітних потреб промислового ущільнення. Наші пропозиції продуктів включають стандартні розміри відповідно до ASME B16.20, EN 1514 і DIN 2697, а також спеціальні розміри для спеціальних фланців. У таблиці нижче наведено ключові технічні характеристики наших найпопулярніших типів зубчастих прокладок, які використовуються в хімічній, нафтохімічній, енергетичній та харчовій промисловості. Усі значення базуються на типових випробуваннях відповідно до стандартів ASME та EN. Наша фабрика також може виробляти зубчасті прокладки зі спеціальними матеріалами, такими як посріблені сердечники для високотемпературної провідності або ексфоліоване графітове покриття з високим рівнем чистоти.

На додаток до цих стандартних пропозицій, наша фабрика пропонує кілька додаткових функцій для підвищення продуктивності та спрощення встановлення. До них входять внутрішнє та зовнішнє центруючі кільця (для спрощення вирівнювання та запобігання надмірному стисненню), установочне кільце (для утримання прокладки на місці під час вертикального складання фланця) та конструкція «газового отвору» (для двосторонніх зубчастих прокладок для запобігання утворенню газу). Ми також пропонуємо широкий діапазон нестандартних розмірів, від 1/2" NPS до 60" NPS, і спеціальні форми для нестандартних фланців. Усі наші зубчасті прокладки постачаються з докладним листом встановлення та таблицею рекомендацій щодо моменту затягування, що гарантує, що прокладку встановлено правильно для оптимальної роботи.

Контроль якості є пріоритетом на нашому заводі. Кожна зубчаста прокладка проходить візуальний огляд на наявність дефектів поверхні, перевірку розмірів за допомогою CMM (координатно-вимірювальної машини) для критичних фланців і перевірку на герметичність для застосувань під високим тиском. Ми надаємо повний звіт про відстеження матеріалу, включаючи сертифікати заводу для металевого сердечника та сертифікацію чистоти та властивостей облицювального матеріалу. Ця відстежуваність є важливою для галузей із суворими вимогами до якості, таких як ядерна та авіакосмічна промисловість. Наші зубчасті прокладки повністю відповідають Європейській директиві щодо обладнання, що працює під тиском (PED) і доступні з маркуванням CE, якщо це необхідно.

Як правильне встановлення може максимізувати продуктивність зубчастих прокладок?

Навіть найякісніша зубчаста прокладка вийде з ладу, якщо її встановити неправильно. Унікальна конструкція зубчастої прокладки, заснована на концентрації напруги та кількох лініях ущільнення, вимагає спеціальних процедур встановлення для досягнення номінальної продуктивності. Поширені помилки встановлення включають надмірне затягування (що може розчавити зубці), недостатнє затягування (що призводить до витоку), нерівномірне навантаження на болт (спричиняє викривлення фланців) і пошкодження облицювального матеріалу під час транспортування. Наша фабрика Ningbo Kaxite Sealing Materials Co., Ltd. розробила детальний протокол встановлення, який перевірено на тисячах установок. Дотримання цих вказівок гарантує, що зубчаста прокладка забезпечує повний потенціал ущільнення та досягає очікуваного терміну служби.

Основні етапи встановлення зубчастих прокладок:

• Огляньте поверхні фланців і прокладку:Перед встановленням огляньте поверхні фланців на наявність сторонніх предметів, гострих країв або глибоких подряпин. Для оптимальної продуктивності обробка поверхні фланця повинна бути в діапазоні від Ra 3,2 до 6,3 мікрометрів. Огляньте зубчасту прокладку на наявність будь-яких пошкоджень зубців або облицювання. Якщо прокладка впала або була пошкоджена, замініть її новою.
• Центрування та вирівнювання:Переконайтеся, що прокладка розташована по центру фланця, особливо в системах із циклічним тиском або температурою. Якщо прокладка має центруюче кільце, використовуйте його для вирівнювання прокладки. Уникайте використання мастил або герметиків на поверхні прокладки, оскільки вони можуть зменшити тертя та спричинити надмірне затягування.
• Послідовність завантаження болта:Завжди затягуйте болти зіркоподібно (перехресно), щоб забезпечити рівномірне навантаження. Це запобігає викривленню фланців і нерівномірному стисненню прокладки. Для фланців із більш ніж 4 болтами використовуйте схему послідовного затягування, рекомендовану виробником фланців.
• Контроль крутного моменту:Використовуйте відкалібрований динамометричний ключ або гідравлічний натягувач, щоб досягти рекомендованого навантаження на болт. Наша фабрика надає таблицю рекомендацій щодо моменту затягування, яка визначає рекомендоване напруження болта на основі розміру прокладки, матеріалу облицювання та умов експлуатації. Надмірне затягування понад 10 відсотків від рекомендованого крутного моменту може пошкодити зубці та знизити пружність прокладки.
• Повторне затягування після термічних циклів:Для високотемпературних застосувань ми рекомендуємо повторно затягнути болти після першого термічного циклу (нагрівання до робочої температури), оскільки матеріал фланця та болта розширюється з різною швидкістю. Це гарантує, що прокладка збереже напругу ущільнення після того, як система досягне рівноваги.

Приклад із хімічного заводу в США ілюструє важливість правильного встановлення. Завод використовував наші зубчасті прокладки на фланці реактора, що працював при 250°C і 60 бар. Незважаючи на якісні прокладки, на заводі спостерігалися періодичні витоки. Дослідження показало, що фланцеві болти затягувалися по колу, а не поперек, що призводило до нерівномірного навантаження та деформації фланця. Після повторного навчання команди технічного обслуговування щодо правильної процедури затягування витік було усунено, а прокладки працювали бездоганно протягом наступних трьох років до наступного планового відключення на технічне обслуговування. Цей приклад підкреслює, що правильне встановлення таке ж важливе, як і вибір прокладки.

Наша фабрика пропонує безкоштовну програму навчання монтажу для наших клієнтів, яку можна провести на місці або онлайн. Навчання охоплює роботу з прокладками, перевірку фланців, розрахунок крутного моменту та використання гідравлічного натяжного обладнання. Ми також надаємо контрольний список встановлення, який можуть використовувати бригади з технічного обслуговування, щоб переконатися, що всі кроки виконано. Крім того, ми пропонуємо послугу повторного затягування критичних фланців, коли наші технічні спеціалісти виїжджають на місце для виконання повторного затягування після першого термічного циклу. Інвестуючи в належне встановлення, ви можете гарантувати, що зубчасті прокладки досягнуть максимальної продуктивності та терміну служби, захищаючи ваше обладнання та персонал.

Часті запитання (FAQ)

Запитання 1: Яка різниця між зубчастою прокладкою та спіральною прокладкою?

Відповідь: Обидва є високопродуктивними прокладками, але вони відрізняються конструкцією та принципом ущільнення. Спіральна намотана прокладка виготовлена ​​з чергування шарів металу та наповнювача, намотаних у спіраль, що забезпечує пружинні характеристики та високу гнучкість. З іншого боку, зубчаста прокладка складається з твердого металевого сердечника з концентричними зубцями на поверхні, покритого м’якою поверхнею. Зубчаста прокладка забезпечує вищу стійкість до вибуху та менш схильна до пошкоджень під час транспортування та встановлення. Крім того, для досягнення ущільнення зазвичай потрібні менші навантаження на болти порівняно зі спіральними прокладками такого ж розміру. Для застосувань із сильними температурними циклами або високим внутрішнім тиском зубчаста прокладка часто є кращим вибором завдяки її міцному металевому сердечнику та численним лініям ущільнення.

Питання 2: Чи можна повторно використовувати зубчасті прокладки після видалення?

Відповідь: загалом ми не рекомендуємо повторно використовувати зубчасті прокладки, особливо в критичних службах. Після того, як прокладка стиснута, зубці та облицювальний матеріал затвердіють і можуть не ущільнюватися настільки ефективно, якщо використовувати їх повторно. Однак у деяких некритичних умовах застосування при низькому тиску та низькій температурі можна повторно використовувати прокладку, якщо облицювальний матеріал залишається цілим і зубці не деформовані. Металевий сердечник часто може бути перелицьований новим облицювальним матеріалом на нашому заводі, відновлюючи прокладку до нового стану. Ця послуга доступна для великих прокладок, де вартість заміни висока. Для важливих для безпеки застосувань завжди використовуйте нову зубчасту прокладку.

Запитання 3: Який максимальний тиск і температура для зубчастої прокладки?

Відповідь: максимальний тиск і температура залежать від використовуваних матеріалів. Завдяки серцевині з нержавіючої сталі 316L і розширеному графітовому покриттю наші зубчасті прокладки можуть працювати при температурах до 450 °C (в інертній атмосфері) і тиску до 250 бар. Для вищих температур версії зі слюдяним або керамічним покриттям можуть витримувати температуру від 800°C до 1000°C, але номінальний тиск трохи знижується. Для кріогенних застосувань прокладка може працювати при -196°C з покриттям з PTFE. Важливо ознайомитися з нашими технічними даними або зв’язатися з нашою фабрикою в Нінбо Kaxite Sealing Materials Co., Ltd., щоб вибрати правильну комбінацію матеріалів для ваших конкретних умов експлуатації.

Запитання 4: Яка обробка поверхні фланця необхідна для зубчастої прокладки?

Відповідь: для оптимальної продуктивності обробка поверхні фланця повинна бути Ra від 3,2 до 6,3 мікрометрів (125 до 250 мікродюймів). Таке покриття забезпечує достатню шорсткість, щоб зубці могли врізатися в облицювальний матеріал, не завдаючи шкоди облицюванню. Більш гладка обробка (наприклад, Ra 1.6) може зменшити тертя та спричинити ковзання прокладки під час затягування болтів, тоді як грубіша обробка може призвести до надмірного зносу облицювання. Наша фабрика надає інструкції з підготовки фланців для різних типів фланців і матеріалів. Якщо на фланці є корозія або глибокі подряпини, ми рекомендуємо повторно обробити поверхню фланця перед встановленням зубчастої прокладки.

Запитання 5: Як зубчасті прокладки порівняно з листовими прокладками (вирізаними з листа) з точки зору продуктивності?

Відповідь: листові прокладки є простішими та дешевшими, але вони покладаються на рівномірне стиснення на великій площі та більш чутливі до нерівностей фланця та зміни навантаження на болти. Зубчасті прокладки забезпечують чудову герметизацію, особливо при високому тиску, високій температурі та термічних циклах. Зубчаста конструкція зосереджує навантаження та створює кілька ліній ущільнення, що робить його більш поблажливим до дефектів фланців. Крім того, зубчасті прокладки мають набагато нижчу швидкість релаксації повзучості, зберігаючи свою силу ущільнення з часом. Для критичних застосувань, де витік недопустимий, зубчасті прокладки є кращим вибором перед листовими прокладками. Наша фабрика може надати порівняльний аналіз ефективності, щоб допомогти вам зробити правильний вибір.

Висновок: надійне ущільнення зубчастими прокладками від Ningbo Kaxite

Зубчаста прокладка є перевіреним рішенням для вимогливих промислових ущільнень, пропонуючи чудову продуктивність завдяки унікальній зубчастій конструкції, численним лініям ущільнення та універсальності матеріалів. Від високотемпературних печей до кріогенних ліній СПГ, від пари високого тиску до агресивних хімічних речовин, зубчаста прокладка забезпечує надійність і безпеку, яких вимагає сучасна промисловість. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика створила репутацію постачальника високоякісних зубчастих прокладок завдяки точному виготовленню, суворому контролю якості та глибокому технічному досвіду. Ми пропонуємо широкий вибір стандартних і нестандартних розмірів, а також додаткові функції для спрощення встановлення та підвищення продуктивності.

Ви шукаєте надійне рішення для герметизації для свого критичного застосування?Зв’яжіться з Ningbo Kaxite Sealing Materials Co., Ltd. сьогодніна вичерпну консультацію. Укажіть розміри фланців, умови експлуатації та технологічне середовище, і наша команда інженерів порекомендує оптимальний матеріал і конструкцію зубчастої прокладки. Ми пропонуємо безкоштовні зразки, швидку доставку та повний спектр звітів про тестування.Замовте безкоштовний зразок зубчастої прокладки та технічну характеристику зараз у Ningbo Kaxite Sealing Materials Co., Ltd. і відчуйте різницю в ефективності ущільнення.
