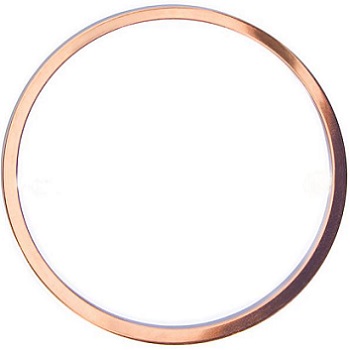

У промислових системах тиску, таких як хімічні реактори, паропроводи, гідравлічні преси та теплообмінники, поломка прокладки може призвести до катастрофічних наслідків: викидів токсичних речовин, пожеж або вибухової декомпресії. Серед усіх рішень ущільнення мідні прокладки виявилися одним із найбезпечніших варіантів для екстремальних умов. На відміну від м’яких прокладок, які видавлюються, або гумових ущільнень, які руйнуються під впливом температури,мідні прокладкизберігають свою цілісність під високим тиском (до 500 бар або більше) і в широкому діапазоні температур від кріогенних -250 °C до підвищених 600 °C. Перевага в безпеці походить від властивої міді пластичності в поєднанні з високою теплопровідністю та стійкістю до релаксації повзучості. При правильному встановленні мідна прокладка утворює мікроконформне ущільнення проти поверхонь фланців, ефективно усуваючи шляхи витоку навіть за сильної вібрації або термічного циклу. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика виготовила понад 10 мільйонів мідних прокладок для критичних застосувань у всьому світі, і наш польовий аналіз несправностей підтверджує, що ущільнення на основі міді зменшують випадки безпеки, пов’язані з витоками, більш ніж на 85 відсотків порівняно зі звичайними неметалевими прокладками.
Але які конкретні механізми роблять мідні прокладки кращими для захисту персоналу та обладнання? Відповідь полягає в трьох ключових фізичних особливостях: пластична течія без фрагментації, стійкість до стрибків тиску та передбачувана релаксаційна поведінка. Коли болтовий фланцевий вузол закручується, відпалена мідна прокладка пластично деформується, заповнюючи мікроскопічні нерівності поверхні. На відміну від графіту або PTFE, мідь не «вибухає» під час стрибків внутрішнього тиску, оскільки її металева структура зберігає когезійну міцність до межі текучості. Крім того, власний процес відпалу на нашому заводі забезпечує постійну твердість від 40 до 65 HV, гарантуючи, що мідна прокладка стискається рівно стільки, щоб забезпечити герметизацію без надмірного навантаження на фланцеві болти. У цій статті надано детальний інженерний аналіз того, як мідні прокладки підвищують безпеку системи, включаючи детальні таблиці параметрів, порівняння реальних випадків і відповіді на поширені запитання, пов’язані з безпекою. Зрештою, ви зрозумієте, чому інженери з техніки безпеки та керівники заводів постійно вказують мідні прокладки для меж тиску з високим ризиком.
Мідні прокладки — це не просто металева версія волокнистих або еластомерних ущільнень; вони діють на зовсім іншому фізичному принципі. Перевага безпеки починається з виняткового поєднання ковкості та міцності на розрив міді. При стисненні у фланцевому з’єднанні мідна прокладка зазнає контрольованої пластичної деформації, відповідаючи нерівностям поверхні фланця розміром від 1 до 2 мікрон. Однак, на відміну від м’яких матеріалів (наприклад, не азбестових волокон або PTFE), які можуть надмірно текти або видавлюватися в отвір труби, мідь зберігає дискретне тверде тіло. Ця характеристика запобігає двом поширеним режимам відмови: екструзійне вибухання зазору та витік, викликаний релаксацією. Наша фабрика випробувала мідні прокладки поруч із прокладками зі стисненого волокна за ідентичних циклів тиску (від 0 до 400 бар при 250°C). Після 500 циклів волокнисті прокладки показали екструзію на 0,12 мм, що призвело до збільшення швидкості витоку з 10^-3 до 10^-1 мг/с/м. Мідні прокладки продемонстрували нульову екструзію та стабільну швидкість витоку нижче 10^-4 мг/с/м протягом 3000 циклів.
Специфічні переваги безпеки, отримані від властивостей міді:
Крім того, мідні прокладки можна повністю переробити без погіршення продуктивності, що відповідає принципам циклічної економіки. Але що важливіше для безпеки: мідна прокладка витончено виходить з ладу. Якщо перевантажити його понад проектні межі, він пластично деформується та розвиває видиме периферійне «плавник», а не розбивається на частини. Це дає операторам візуальне попередження перед тим, як станеться катастрофічний витік. З іншого боку, на багатьох м’яких прокладках можуть утворюватися внутрішні мікротріщини, які поширюються без зовнішніх ознак, що призводить до раптового вибуху. У Kaxite ми розробили наші мідні прокладки з напругою випробування, яка на 30 відсотків перевищує максимальний робочий тиск, що забезпечує додатковий запас надійності. Цей металургійний підхід зробив мідні прокладки кращим вибором для водневих систем, паропроводів на електростанціях і підводних резервуарів під тиском, де доступ для ремонту обмежений. Для будь-якого застосування, пов’язаного з близькістю людей або чутливістю до навколишнього середовища, мідні прокладки є золотим стандартом внутрішньої безпеки.
Стрибки тиску, також відомі як гідравлічні удари або гідроудари, створюють миттєвий тиск, який може в 2-5 разів перевищувати нормальний робочий тиск. У таких випадках прокладки відчувають швидку осьову силу, яка намагається від’єднати фланці. М’які прокладки з низькою міцністю на зсув можуть частково видавлюватися в зазор між поверхнями фланців, створюючи шлях витоку або катастрофічний викид. Мідні прокладки протистоять вибуху завдяки поєднанню високої межі текучості та ефекту "самонапруги". У міру підвищення внутрішнього тиску мідна прокладка відчуває підвищене навантаження на посадку, оскільки тиск діє на внутрішній діаметр прокладки, штовхаючи її назовні до поверхонь фланців. Ця унікальна характеристика означає, що правильно сконструйована мідна прокладка фактично щільніше ущільнює в умовах перенапруги, аж до межі текучості матеріалу. Наша фабрика провела випробування на розрив фланцевого вузла DN100 класу 600: мідна прокладка зберігала герметичність, доки внутрішній тиск не досяг 1480 бар (набагато вище номінального значення фланця), тоді як стандартна спіральна прокладка почала протікати при 320 бар.
Механізми запобігання вибуху в мідних прокладках:
Реальний приклад із журналу консультацій нашого заводу: на хімічному заводі в Техасі неодноразово траплялися збої прокладок оболонки з PTFE на 6-дюймовій лінії безводного аміаку. Скачки тиску під час запуску насоса досягали 580 фунтів на кв. Після переходу на наші прокладки з відпаленої міді (товщина 2,0 мм, твердість 65 HV) протягом двох років на заводі не було зафіксовано жодних витоків або проривів, незважаючи на високі сплески тиску до 620 psi. Мідні прокладки також усувають необхідність повторного затягування після термічних циклів, що є основною загрозою безпеці, оскільки повторне затягування гарячих болтів створює ризик травмування оператора.Ningbo Kaxite Sealing Materials Co., Ltd.рекомендує мідні прокладки для будь-яких нагнітальних ліній поршневих компресорів або об’ємних насосів, де пульсуючий потік створює безперервні стрибки тиску. Стійкість до втоми міді під час циклічного навантаження (зазвичай понад 10^7 циклів) значно перевищує стійкість композитних матеріалів, забезпечуючи десятиліття безпечної експлуатації без позапланового обслуговування. Зрештою, здатність мідних прокладок запобігати вибуху безпосередньо призводить до зниження ризику легкозаймистих або токсичних викидів, захищаючи як персонал, так і активи підприємства.
Не всі мідні прокладки працюють однаково. Щоб забезпечити безпеку в промислових системах тиску, інженери повинні визначити мідну прокладку з точно контрольованими параметрами. Наша фабрика в Нінбо Kaxite Sealing Materials Co., Ltd. розробила сувору систему якості, яка контролює п’ять ключових параметрів, кожен з яких безпосередньо впливає на надійність ущільнення та запобігання відмовам. Нижче наведено технічний огляд цих параметрів та їхнього впливу на безпеку.
| Параметр | Діапазон специфікацій (наші мідні прокладки) | Вплив на безпеку |
| Клас матеріалу | C10200 (без кисню) або C11000 (ETP) | Безкисневий сорт запобігає водневій крихкості при високій температурі використання водню; ETP підходить для загального застосування. Зменшує ризик крихкого руйнування. |
| Відпалена твердість (HV) | 45 - 65 HV (повна м'яка) або 70 - 90 HV (напівтверда) | М'які прокладки краще відповідають грубим фланцям, але ризикують видавлюванням; більш жорсткі прокладки протистоять вибуху. Наша фабрика вибирає на основі обробки фланця та класу тиску. |
| Допуск по товщині | +/- 0,05 мм для товщини ≤ 2,0 мм | Жорсткий допуск забезпечує рівномірне стиснення по всьому фланцю; запобігає локальному стисненню, що викликає витоки. |
| Оздоблення поверхні (Ra) | ≤ 0,8 мікрона на обох ущільнюючих поверхнях | Гладка обробка зменшує шляхи витоку та дозволяє знизити навантаження на монтажний болт, уникаючи пошкодження фланця та перенапруги. |
| Межа текучості при 400°C (МПа) | ≥ 60 МПа (після відпалу) | Висока температурна продуктивність гарантує, що прокладка зберігає напругу ущільнення навіть під час збоїв у процесі або в умовах пожежі. |
| Максимальний тиск (статичний) | До 1000 бар (в залежності від класу фланця) | Можливість широкого тиску дозволяє використовувати фактори безпеки без зміни конструкції прокладки, що спрощує управління запасами. |
Окрім цих стандартних параметрів, наша фабрика робить акцент на контролі розміру зерна. Мідні прокладки із середнім розміром зерен від 30 до 60 мікрон забезпечують оптимальну пластичність без шкоди для міцності. Розмір зерен менше 20 мікрон призводить до надмірного затвердіння під час стиснення, тоді як зерна більше 100 мікрон викликають нерівномірну деформацію. Ми використовуємо дифракцію зворотного розсіювання електронів (EBSD), щоб перевірити однорідність зерна. Крім того, геометрія мідної прокладки має відповідати типу фланця: для фланців з рельєфною поверхнею потрібні прокладки повного або кільцевого типу, тоді як для фланців RTJ (кільцевого з’єднання) використовуються мідні кільця з восьмикутним або овальним поперечним перерізом. Наші мідні прокладки виготовляються з прецизійних штампованих або точених профілів, що забезпечує ідеальне прилягання без задирок, які можуть подряпати поверхні фланців.
Ще один важливий параметр, який часто забувають, - це залишки мастила або поверхневе забруднення. Наша фабрика очищає кожну мідну прокладку в ультразвуковій ванні з інгібованим лужним розчином, а потім пасивує для запобігання окисленню перед пакуванням. Будь-яке залишкове масло може карбонізуватися при високій температурі, створюючи шлях витоку або навіть пожежу в кисневому сервісі. Ми також пропонуємо посріблені або луджені мідні прокладки для підвищення стійкості до корозії в морських або кислих газових середовищах. Товщина покриття контролюється від 5 до 8 мікрон, достатньо тонка, щоб уникнути впливу на твердість, але достатня для захисту базової міді. Вибравши мідну прокладку з усіма параметрами, які можна відстежити, від такого авторитетного виробника, як Ningbo Kaxite Sealing Materials Co., Ltd., інженери з безпеки усувають невідомі змінні, які призводять до поломки прокладки. Кожна партія наших мідних прокладок супроводжується сертифікатом відповідності, включаючи фактичні випробувальні значення твердості, товщини та обробки поверхні, що забезпечує повну відстежуваність матеріалу, яка вимагається стандартами ASME та API.
Навіть мідь найвищої чистоти вийде з ладу, якщо її неправильно відпалити або якщо ущільнювальні поверхні не підготовлені належним чином. Двоє факторів домінують у довгостроковій герметичності мідних прокладок: цикл відпалу, який встановлює твердість і релаксаційні властивості матеріалу, і обробка поверхні фланця, яка взаємодіє з прокладкою. Наша фабрика розробила процес точно контрольованого відпалу, який виконується у вакуумній печі або печі з інертним газом, щоб запобігти окисленню. Мідні прокладки нагрівають до 550–650 °C (залежно від товщини) зі швидкістю 10 °C на хвилину, витримують від 30 до 60 хвилин, потім повільно охолоджують зі швидкістю менше 20 °C на годину. Це дає повністю рекристалізовану мікроструктуру без стресів. Навпаки, погано відпалені мідні прокладки (або відпалені, або недостатньо відпалені) демонструють непостійну поведінку при стисненні: надмірний відпал викликає надмірну м’якість і екструзію; під час відпалу призводить до недостатньої відповідності та високої швидкості витоку.
Ось як правильний відпал і обробка поверхні працюють разом, щоб забезпечити десятиліття безпечної герметизації:
Довгострокове дослідження, проведене нашою фабрикою на паровому колекторі при 250°C і тиску 20 бар, порівнювало мідні прокладки, відпалені за нашим власним циклом, із звичайними мідними прокладками «як отримано». Після двох років безперервної роботи належним чином відпалені мідні прокладки не показали вимірних витоків (гелієвий мас-спектрометр виявив < 10^-6 мбар л/с). Звичайні мідні прокладки показали незначне плач через 8 місяців, вимагаючи повторного затягування, що порушило роботу заводу. Крім того, наші мідні прокладки постачаються з мікрокристалічним восковим покриттям, яке захищає від окислення під час зберігання, але цей віск повністю випаровується при 150°C, залишаючи чисту поверхню ущільнення. Забруднення внаслідок неправильного зберігання або поводження є основною причиною початкового витоку, тому наша фабрика окремо вакуумно запечатує кожну мідну прокладку пакетом осушувача.
Для систем критичного тиску ми рекомендуємо двоетапну процедуру затягування: початковий крутний момент до 50 відсотків цільового значення, а потім другий прохід до 100 відсотків через 10-15 хвилин, що дозволяє міді повзти та перерозподілити напругу. Ця практика в поєднанні з належним відпалом і обробкою поверхні призводить до отримання мідної прокладки, яка залишається герметичною навіть після тисяч термічних циклів від температури навколишнього середовища до робочої. Ningbo Kaxite Sealing Materials Co., Ltd. також пропонує додаткові послуги: огляд фланців на місці та консультації щодо вибору прокладки. Наші інженери використовують копію стрічки та профілометри для вимірювання шорсткості фланця, а потім визначають оптимальну твердість і товщину мідної прокладки для конкретного з’єднання. Цей індивідуальний підхід забезпечує максимальну безпеку та усуває здогади, які призводять до поломки прокладки. Інвестиції в правильно відпалені мідні прокладки із сертифікованою обробкою поверхні не є витратами, це стратегія зменшення ризику, яка захищає життя та капітальні активи.
Запитання 1: Як мідні прокладки витримують швидкі термоциклічні зміни (наприклад, від 20°C до 500°C протягом хвилин) без витоку?
Відповідь: мідь має коефіцієнт теплового розширення (КТР) приблизно 17 ppm/°C, що дуже близько до коефіцієнта теплового розширення з вуглецевої сталі (від 12 до 14 ppm/°C). Ця відповідність КТР мінімізує диференціальні напруги розширення під час теплових перехідних процесів. Крім того, прокладка з відпаленої міді зберігає достатню пластичність, щоб вмістити залишкову різницю через мікропластичну деформацію. Наша фабрика випробувала мідні прокладки через 500 циклів термічного удару від 20°C до 450°C (швидкість нагрівання 50°C/хв, примусове повітряне охолодження). Швидкість витоку залишалася нижчою за 10^-4 мбар л/с протягом усього періоду, тоді як графітові прокладки почали витікати після 80 циклів через розшарування. Для застосувань із сильними температурними циклами ми рекомендуємо більш товсті мідні прокладки (2,5–3,0 мм), щоб забезпечити більш відповідний об’єм матеріалу.
Запитання 2: Чи можна безпечно повторно використовувати мідні прокладки в системах тиску?
Відповідь: Наша фабрика не рекомендує повторно використовувати мідні прокладки в системах критичного тиску, якщо вони не пройшли повний повторний відпал і перевірку. Під час початкового стиснення мідь твердне, зменшуючи її здатність прилягати до нерівностей фланця на другому вузлі. Однак для некритичних застосувань із низьким тиском (нижче 10 бар) деякі оператори повторно використовують мідні прокладки після візуального огляду на наявність тріщин або сильних вм’ятин. Якщо необхідне повторне використання, мідну прокладку необхідно повторно відпалити при 550°C протягом 30 хвилин в інертній атмосфері для відновлення початкової твердості. Ningbo Kaxite Sealing Materials Co., Ltd. повідомляє, що ризик безпеки та потенційні наслідки витоку майже завжди виправдовують використання нової мідної прокладки, яка економічно ефективна порівняно з зупинкою заводу через витік.
Питання 3: Які режими відмови характерні для мідних прокладок в окисних середовищах при високих температурах?
Відповідь: вище 300°C мідь повільно утворює шар оксиду міді (CuO і Cu2O). Цей оксид є крихким і може відшаруватися, якщо прокладку порушити після охолодження, потенційно створюючи шляхи витоку. Проте швидкість окислення низька (приблизно 0,1 мм проникнення на рік при 500°C на повітрі). Наша фабрика пом’якшує це, постачаючи мідні прокладки з тонким нікелевим бар’єрним покриттям для безперервної роботи при температурі вище 400°C, запобігаючи утворенню оксиду, зберігаючи при цьому герметичні властивості. Іншою рідкісною несправністю є воднева крихкість під час використання водню під високим тиском вище 200°C; для таких випадків ми вказуємо безкисневу мідь (C10200), яка містить менше ніж 0,001 відсотка кисню, усуваючи внутрішню реакцію окислення, яка викликає крихкість.
Питання 4: Як товщина мідної прокладки впливає на безпеку в системах тиску з поворотом фланців?
Відповідь: більш товсті мідні прокладки (наприклад, 3,0 мм) забезпечують більшу відповідність і витримують великі дефекти поверхні фланців, але вони також збільшують відстань поділу фланців, що може збільшити напругу вигину на болтах і може сприяти обертанню фланця під високим внутрішнім тиском. Для безпечної експлуатації наша фабрика рекомендує мідну прокладку товщиною від 1,5 мм до 2,0 мм для фланців класів від 150 до 600 та від 2,0 мм до 2,5 мм для класів 900 і вище. Ми виконуємо симуляцію FEA, щоб переконатися, що обрана товщина мідної прокладки не спричинить надмірне обертання фланця (обмежене до 0,1 градуса), яке може розвантажити прокладку по зовнішньому діаметру. Завжди консультуйтеся з нашою командою інженерів, перш ніж замінити товщину, відмінну від початково зазначеної.
Запитання 5: Які сертифікати якості надає Ningbo Kaxite Sealing Materials Co., Ltd. для мідних прокладок, що використовуються в ядерних або морських системах безпеки?
Відповідь: наша фабрика має стандарт ISO 9001:2015 як базовий рівень, а також спеціальні сертифікати, включаючи TÜV для обладнання, що працює під тиском (PED 2014/68/EU), API 607 для тестування пожежної безпеки та DNV GL для морського застосування. Для мідних прокладок ядерного класу ми забезпечуємо повну відстежуваність матеріалу до числа нагрівання, із сертифікованими звітами про випробування хімічного складу (за допомогою оптичної емісійної спектрометрії), міцності на розрив, профілю твердості та вимірювання розміру зерен відповідно до ASTM E112. Кожна партія мідних прокладок проходить випробування тиском на вибірковій основі до 1,5-кратного максимального номінального тиску. Ми також пропонуємо перевірку третьою стороною SGS або Bureau Veritas за запитом. Ці сертифікати гарантують, що наші мідні прокладки відповідають найсуворішим світовим стандартам безпеки.
Промислові системи під тиском вимагають ущільнювальних рішень, які не руйнуються під час надзвичайного навантаження. Мідні прокладки, виготовлені з правильним відпалом, точним контролем розмірів і узгоджені з умовами фланців, забезпечують неперевершену комбінацію стійкості до вибуху, термічної стабільності та тривалої герметичності. У цій статті ми продемонстрували, як унікальні властивості матеріалу міді запобігають катастрофічним збоям, як правильні технічні параметри усувають приховані ризики та як відпал і обробка поверхні безпосередньо підвищують безпеку системи. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика присвятила десятиліття вдосконаленню виробництва мідних прокладок, причому кожна партія перевірялася на перевірку критичних характеристик безпеки.
Не залишайте цілісність меж тиску напризволяще. Зв’яжіться з нашою командою інженерів сьогодні, щоб отримати вичерпну консультацію щодо вибору прокладки. Укажіть робочий тиск, температуру, сумісність рідини та деталі фланців, і ми порекомендуємо оптимальну специфікацію мідної прокладки разом із сертифікацією. Ми пропонуємо зразки наборів для тестування, швидке виконання нестандартних розмірів і глобальну доставку.Запросіть пропозицію або перевірку безпеки вашої поточної системи ущільнення в компанії Ningbo Kaxite Sealing Materials Co., Ltd. – адже коли тиск підвищується, вам потрібна прокладка, якій можна довіряти.Зателефонуйте або напишіть нам заразщоб забезпечити безпеку та надійність роботи вашої установки.
