Для виробників і професіоналів із промислового ущільнення небагато речей викликає таке розчарування, як витягування щойно намотаної спірально намотаної прокладки з оправки лише для виявлення нерівномірної щільності, хвилястих країв або неточностей у розмірах. Цей момент розчарування свідчить про даремно витрачені матеріали, втрачений час і, що найважливіше, про продукт, який може вийти з ладу.
Нерівномірна обмотка - це не просто виробнича неприємність; це вражає суть того, що робить спіралеподібну прокладку надійною. Щільність намотування безпосередньо впливає на герметичність, причому обмотки з меншою щільністю стабільно поступаються своїм аналогам з більшою щільністю. Коли виробничі лінії виробляють прокладки з неоднорідним поперечним перерізом, коливаються зовнішніми діаметрами або ослабленими обмотками, наслідки поширюються далеко за межі цеху — на фланцеві з’єднання, системи трубопроводів і, зрештою, безпеку експлуатації.
У цій статті досліджується, чому непослідовна намотка зберігається в багатьох операціях, наскільки це сучасноавтоматична намотувальна машина для спіральної прокладкитехнологія вирішує ці проблеми, і що виробничі групи можуть зробити для досягнення повторюваних надійних результатів.
Перш ніж обговорювати рішення, важливо зрозуміти, чому взагалі виникає неузгоджена обмотка. Більшість проблем поділяються на три категорії: механічні проблеми, матеріальні змінні та прогалини в контролі процесу.
Механічна цілісність намотувальної машини безпосередньо визначає якість кожної прокладки, яку вона виробляє. Коли компоненти зношуються, ослаблюються або випадають із центрування, дефекти прокладки передбачувані, але не неминучі.
| Симптом | Потенційна причина | Вплив на якість прокладки |
|---|---|---|
| Нерівномірний натяг між обмотками | Зношені натяжні пристрої, неправильне калібрування | Хвилястий неоднорідний профіль прокладки; порожнечі в наповнювальному шарі |
| Нерегулярний шум або вібрація машини | Ослаблені болти, зношені підшипники | Непостійний крок намотування; прискорений знос компонентів |
| Коливання швидкості шпинделя | Несправний привід VFD, прослизає приводний ремінь | Різна щільність шару; нестабільність розмірів |
| Деформація прокладки при намотуванні | Неправильне регулювання висоти смуги | викривлення; нерівномірне укладання шару |
Серед цих проблем нерівномірний натяг є найпоширенішою причиною хвилястої, неоднорідної прокладки. Коли напруга металевої стрічки та наповнювача змінюється під час циклу намотування, у результуючій прокладці з’являються нерівності, які погіршують її герметизацію. У критичних сферах застосування, таких як нафтохімічна обробка або виробництво електроенергії, навіть незначні коливання щільності можуть створити шляхи витоку в умовах коливань тиску та температури.
Навіть ідеально доглянутий мотальний верстат не може подолати неякісну сировину. Металева стрічка та наповнювач повинні відповідати постійним специфікаціям розмірів і властивостей для повторюваних результатів.
Поширені проблеми з намотуванням, пов’язані з матеріалом, включають:
- Змінна товщина смуги: коливання товщини металевої смуги спричиняють нерівномірне перекриття намотування, змінюючи щільність прокладки.
- Нерівномірна щільність наповнювача: неоднорідний наповнювач створює м’які плями або жорсткі точки в поперечному перерізі прокладки.
- Задирки або дефекти країв: Недосконалості на краях металевої смуги зачіпаються за напрямні, створюючи шипи натягу.
- Забруднення вологи: поглинена волога в гнучкому графітовому наповнювачі змінює стисливість і поведінку намотування.
Отримання високоякісної сировини від визнаних постачальників, як-отКаксітдопомагає усунути ці змінні, гарантуючи, що автоматична намотувальна машина для спірально намотаної прокладки отримує вхідні дані, оптимізовані для сталої продуктивності.
Можливо, найбільш суттєвим фактором непослідовного намотування є людський фактор. Ручні та напівавтоматичні верстати для намотування значною мірою залежать від навичок оператора, розважливості та уваги до деталей — змінних, які змінюються від зміни до зміни та від оператора до оператора.
Кваліфікований оператор може виготовити чудові прокладки протягом перших трьох годин зміни, але втома, відволікання чи проста людська помилка неминуче вносять мінливість. Ця непередбачуваність робить ручні операції непридатними для виробництва великих обсягів або програм, які вимагають суворого відстеження якості.
Сучасна автоматична намотувальна машина для технології спірально намотаної прокладки усуває варіативність, притаманну ручним операціям. Завдяки інтеграції програмованих логічних контролерів (PLC) і намотувальних головок із сервоприводом ці машини забезпечують точний контроль натягу, кроку та розмірів протягом кожного циклу намотування.
Добре продуманийавтоматична намотувальна машина для спіральної прокладкизберігає та виконує параметри намотування з цифровою точністю. Після того, як розмір і специфікація прокладки запрограмовані, машина повторює цей точний процес намотування — той самий натяг, той самий крок, однакова кількість шарів — для кожної окремої прокладки.
Основні переваги обмотки, керованої ПЛК, включають:
- Повне усунення мінливості, спричиненої оператором
- Послідовна щільність шару в усіх виробничих циклах
- Швидке перемикання між різними специфікаціями прокладки
- Цифрове відстеження для програм забезпечення якості
Для таких виробників, як Kaxite, ця точність є основою надійних рішень ущільнювачів, що постачаються клієнтам у всьому світі.
Удосконалені машини для автоматичного намотування включають системи моніторингу в реальному часі, які постійно відстежують рівні натягу, швидкість подачі матеріалу, швидкість намотування та параметри розмірів під час виробництва. Коли параметр виходить за допустимі межі, машина може сповістити операторів або автоматично налаштувати, щоб виправити стан.
Цей замкнутий механізм зворотного зв’язку гарантує, що кожна прокладка відповідає специфікаціям, суттєво зменшуючи кількість браку та переробки.

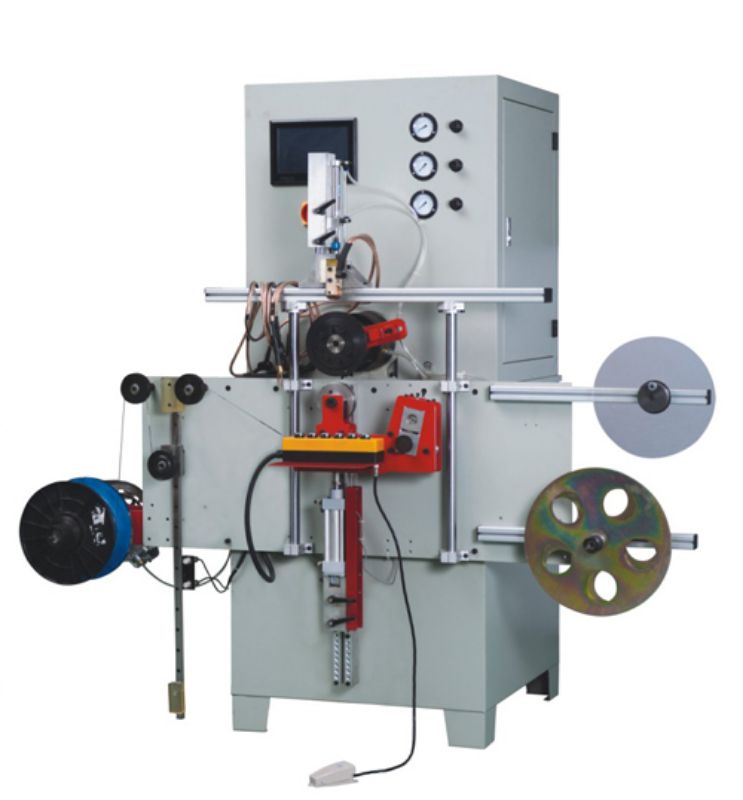

Компанія Kaxite розробила комплексне рішення для виробництва ущільнювачів, яке вирішує основні проблеми непослідовної намотування. Автоматична намотувальна машина KXT E300C для спірально намотаної прокладки забезпечує точні повторювані результати завдяки поєднанню міцної механічної конструкції та інтелектуальної автоматизації.
| Параметр | Специфікація |
|---|---|
| Режим роботи | Як ручний, так і автоматичний |
| Максимальний зовнішній діаметр прокладки | 500 мм |
| Мінімальний ідентифікатор прокладки | 25 мм |
| Допуск прокладки OD | ±0,2 мм |
| Швидкість шпинделя | 0–312,5 об/хв |
| Товщина SWG | 4,5 мм (підходить для 3,2 мм і 6,4 мм зі зміною ролика) |
| Загальна потужність | 8 кВт |
| Норма виробітку | 20–30 секунд на одиницю (ANSI 6″ 150LB) |
| Блок живлення | 380В або 220В, 3 фази |
| PLC | Сіньцзе |
KXT E300C підтримує як V-подібні, так і W-подібні варіанти намотування та може виготовляти прокладки з внутрішніми кільцями або без них. Його система швидкої заміни оправок скорочує час переналаштування з годин до хвилин, забезпечуючи ефективне дрібносерійне виробництво та виробництво за індивідуальним замовленням.
Для застосувань із великим діаметром Kaxite пропонує горизонтальні конфігурації намотування, здатні виробляти прокладки діаметром до 5000 мм із повторюваністю ±0,3 мм.
Непослідовне намотування несе прямі та непрямі витрати, які виходять далеко за рамки брухту. Розглянемо повний вплив ненадійного виробництва прокладок:
- Прямі відходи матеріалу: відбраковані прокладки представляють втрачену цінність сировини.
- Неефективність праці: час, витрачений на переробку дефектних прокладок або налагодження машин, знижує продуктивність.
- Пропущені терміни доставки: затримки виробництва, спричинені проблемами якості, можуть поставити під загрозу відносини з клієнтами.
- Ризик виходу з ладу: прокладки з невідповідною щільністю намотування мають більшу ймовірність протікання під час експлуатації, наражаючи кінцевих користувачів на загрозу безпеці та збої в роботі.
Глобальний ринок спіральних прокладок продовжує розширюватися, за прогнозами, зростання зросте з 2,1 мільярда доларів США у 2026 році до 3,5 мільярда доларів США до 2033 року, що представляє сукупний річний темп зростання 7,1%. Із зростанням попиту виробники, які інвестують у надійне автоматизоване обладнання для намотування, намагаються захопити частку ринку, тоді як конкуренти борються з непостійною якістю.
Окрім модернізації обладнання, кілька операційних практик допомагають підтримувати стабільну продуктивність намотування:
1. Регулярне калібрування: Перевірте натяжні пристрої та контроль розмірів відповідно до специфікацій виробника.
2. Профілактичне технічне обслуговування: перевіряйте та замінюйте підшипники, ремені та зношувані компоненти за розкладом.
3. Контроль якості сировини: Встановіть процедури вхідного контролю для металевої стрічки та наповнювачів.
4. Навчання операторів: навіть з автоматизованим обладнанням навчені оператори мають важливе значення для моніторингу та усунення несправностей.
5. Контроль навколишнього середовища: підтримуйте постійну температуру та вологість у виробничих приміщеннях, щоб мінімізувати мінливість матеріалу.
Впроваджуючи ці методи разом із сучасною автоматичною машиною для намотування спірально намотаної прокладки, виробники можуть досягти стабільності виробництва, яка відповідає найвимогливішим галузевим специфікаціям.
A: Нерівномірне натягнення металевої стрічки та наповнювача є найчастішою причиною хвилястих неоднорідних прокладок. Коли натяг змінюється під час циклу намотування — через зношені натяжні пристрої, неправильне калібрування або непостійну подачу матеріалу — у результуючій прокладці виникають варіації щільності та нерівності розмірів. Сучасні автоматичні намотувальні машини вирішують цю проблему за допомогою систем контролю натягу з сервоприводом, які підтримують точне, постійне натягування протягом кожного циклу намотування. Ці замкнуті системи безперервно відстежують напругу та здійснюють коригування в режимі реального часу, усуваючи варіативність, яка заважає ручним і напівавтоматичним операціям.
A: Автоматичні намотувальні машини підвищують ефективність за допомогою кількох механізмів. По-перше, робота, керована ПЛК, усуває необхідність постійного регулювання оператором під час виробництва, дозволяючи одному оператору керувати декількома машинами одночасно. По-друге, функції автоматичного точкового зварювання та різання стрічки скорочують час обробки після намотування. По-третє, програмовані процедури перемикання дозволяють швидко перемикатися між різними розмірами прокладок і характеристиками. Наприклад, KXT E300C може виготовити прокладку ANSI 6″ 150LB за 20–30 секунд, а для переходу на інший розмір знадобляться лише хвилини, а не години. Крім того, автоматизація значно знижує кількість браку, забезпечуючи незмінну якість у всіх серіях виробництва, безпосередньо знижуючи витрати на матеріали та робочу силу.
Відповідь: Оцінюючи машини для автоматичного намотування, враховуйте п’ять ключових факторів. Діапазон розмірів: переконайтеся, що машина може вмістити необхідні розміри прокладок — як мінімальний внутрішній, так і максимальний зовнішній діаметр. Специфікації точності: шукайте опубліковані допуски; ±0,2 мм для OD є типовим галузевим еталоном. Система керування: керування на основі ПЛК із програмованими параметрами забезпечує повторюваність у виробничих циклах. Сумісність матеріалів: переконайтеся, що машина може працювати з конкретними марками металу (304, 316 тощо) і наповнювачами (гнучким графітом, PTFE тощо), які ви використовуєте. Інфраструктура підтримки: враховуйте можливості технічної підтримки виробника, наявність запасних частин і задокументовані процедури технічного обслуговування. Такі виробники, як Kaxite, пропонують комплексні ресурси підтримки, включаючи технічну документацію та вказівки з усунення несправностей, щоб допомогти клієнтам підтримувати оптимальну продуктивність машини протягом усього терміну служби обладнання.
Непослідовне намотування не є неминучою реальністю виробництва спіральних прокладок. Це розв’язувана проблема, яка потребує розуміння першопричин мінливості та впровадження рішень, спрямованих на механічні, матеріальні та контрольні фактори процесу.
Сучаснийавтоматична намотувальна машина для спіральної прокладкизабезпечує точність, повторюваність і ефективність, з якими не можуть зрівнятися ручні операції. Інвестуючи в сучасне обладнання від відомих виробниківКаксіт, виробничі команди можуть усунути розчарування через непостійну якість, зменшити відходи матеріалу та виробляти прокладки, які надійно працюють у польових умовах.
Оскільки глобальний ринок ущільнювачів розширюється, а очікування щодо якості зростають, питання більше не в тому, чи потрібно автоматизувати операції намотування, а в тому, як швидко ви зможете здійснити перехід.
