Інженер з обслуговування хімічного заводу має справу з постійною проблемою: відцентрові насоси на лінії перекачування кислоти протікають через сальник. Звичайна упаковка працює кілька тижнів, потім твердне, тріскається і починає текти. Інженеру потрібен ущільнювач, який може працювати з сірчаною кислотою при 80°C, який можна швидко встановити протягом короткого періоду технічного обслуговування та який діятиме до наступного запланованого вимкнення. Відповідь у багатьох таких випадках такаУпаковка PTFE. PTFE, або політетрафторетилен, є фторполімером, відомим своєю хімічною інертністю, низьким коефіцієнтом тертя та широким діапазоном температур. У формі упаковки він забезпечує гнучкий плетений ущільнювальний елемент, який можна відрізати на потрібну довжину та встановити в сальник насоса без необхідності точної обробки або виготовлення прокладки на замовлення.
Цей посібник написано для інженерів із закупівель та менеджерів з технічного обслуговування, які оцінюють ущільнення з ПТФЕ для ущільнення промислових насосів. Ми пояснимо, як працює ущільнювач PTFE, які доступні типи та конструкції, які межі продуктивності вам потрібно знати, вимоги до встановлення та критерії вибору постачальника. Ми також надамо детальні параметри продукту з нашого заводу за адресоюNingbo Kaxite Sealing Materials Co., Ltd.Незалежно від того, чи герметизуєте ви відцентрові насоси, поршневі насоси, змішувачі чи клапани, цей посібник допоможе вам визначити, чи є ущільнення PTFE правильним вибором для вашого застосування та як правильно його вказати.
ПТФЕ-упаковка — це плетений ущільнювальний матеріал, виготовлений із політетрафторетиленових волокон або ниток. Він постачається безперервною довжиною, як правило, у формі квадратного або прямокутного поперечного перерізу, і розрізається на потрібну довжину та обертається навколо вала насоса в сальниковій коробці. Набивка стискається ковзанком сальника, який притискає матеріал до валу та отвору сальника. Стиснення створює ущільнення, яке запобігає витоку технологічної рідини вздовж валу. Ущільнення PTFE використовується в широкому спектрі промислових насосів, включаючи відцентрові, поршневі та роторні насоси, а також у клапанах, змішувачах і мішалках. У таблиці нижче підсумовано компоненти типового сальника насоса з ущільненням з PTFE.
| компонент | функція | матеріал |
| Сальник | Містить сальникові кільця | Чавун, нержавіюча сталь |
| Сакувальні кільця | Сформуйте ущільнення на валу | PTFE плетена пряжа |
| Послідовник залози | Стискає упаковку | Бронза, нержавіюча сталь |
| Кільце-ліхтар | Розподіляє промивну воду або мастило | PTFE, бронза |
| Вал | Обертовий елемент, до якого прилягає упаковка | Нержавіюча сталь, сплав |
У Kaxite наша фабрика виробляє набивку з ПТФЕ в різних конструкціях для ущільнення промислових насосів. Ми використовуємо високоякісну пряжу з ПТФЕ та техніку обплетення, щоб виготовити упаковку, яка є гнучкою, міцною та хімічно стійкою. Наша команда інженерів може порадити відповідний клас і розмір упаковки для конкретного насоса та умов процесу.

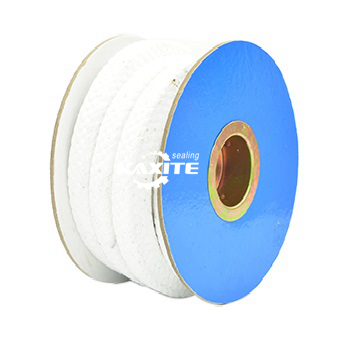

ПТФЕ-упаковка доступна в кількох сортах і конструкціях, кожна з яких підходить для різних застосувань. Найпоширенішими типами є набивка з чистого PTFE, набивка з PTFE з мастильним просоченням, набивка з PTFE з графітом і набивка з PTFE з арамідними волокнами. Ущільнення з чистого PTFE забезпечує найвищу хімічну стійкість і найменше тертя, але воно має нижчу механічну міцність і схильне до холодної течії під високим тиском. Набивка з PTFE з просоченням мастилом (наприклад, силіконом або мінеральним маслом) покращує гнучкість і зменшує тертя, що робить її придатною для ущільнення насосів загального призначення. PTFE набивка з графітом покращує теплопровідність і зменшує знос, що робить його придатним для високошвидкісних і високотемпературних застосувань. ПТФЕ-ущільнення з арамідними волокнами покращує механічну міцність і стійкість до екструзії, що робить його придатним для насосів високого тиску. У таблиці нижче наведено порівняння цих оцінок.
| Оцінка | Композиція | Хімічна стійкість | Механічна міцність | Типове застосування |
| Чистий PTFE | 100% PTFE пряжа | Чудово | Помірний | Насоси хімічні, обслуговування низького тиску |
| Змащений PTFE | PTFE + силікон або мінеральне масло | Чудово | Помірний | Насоси загального призначення, вода, слабкі хімікати |
| Графіт PTFE | PTFE + графіт | Чудово | добре | Високошвидкісні високотемпературні насоси |
| Арамідний PTFE | PTFE + арамідне волокно | добре | Чудово | Насоси високого тиску, шлами |
На нашому заводі ми виробляємо всі чотири класи PTFE упаковки. Ми також пропонуємо нестандартні конструкції, такі як ущільнення з силіконовим сердечником або ущільнення із зовнішнім шаром, просоченим графітом. Наша мета полягає в тому, щоб надати нашим клієнтам марку, яка найкраще відповідає їх технологічній рідині, температурі, тиску та швидкості валу.
У той час як ущільнювач PTFE забезпечує чудову хімічну стійкість і низьке тертя, він має межі продуктивності, які покупці повинні розуміти. Найважливішими обмеженнями є температура, тиск, швидкість вала та хімічна сумісність. Межа температури залежить від сорту. Ущільнення з чистого PTFE може працювати приблизно до 260 °C, але механічні властивості погіршуються вище 150 °C. Набивка з графіту PTFE може працювати до 300°C. Граничний тиск залежить від конструкції. Тиск ущільнення з чистого PTFE обмежений приблизно до 10 бар, тоді як ущільнення з арамідного PTFE може витримувати тиск до 50 бар. Обмеження швидкості вала залежить від ущільнення та мастила. Швидкість ущільнення з чистого PTFE обмежена приблизно до 10 м/с, тоді як ущільнення з графіту PTFE може працювати до 20 м/с. Хімічна сумісність, як правило, чудова, але на PTFE можуть впливати розплавлені лужні метали, фтор і деякі галогеновані сполуки. У наведеній нижче таблиці підсумовуються межі продуктивності різних сортів.
| Оцінка | Максимальна температура (°C) | Максимальний тиск (бар) | Максимальна швидкість валу (м/с) | Хімічна сумісність |
| Чистий PTFE | 260 | 10 | 10 | Відмінно (крім розплавлених лужних металів, фтору) |
| Змащений PTFE | 260 | 15 | 12 | Чудово |
| Графіт PTFE | 300 | 25 | 20 | Чудово |
| Арамідний PTFE | 280 | 50 | 15 | Хороший (арамід може бути пошкоджений сильними кислотами) |
У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика випробовує PTFE-упаковку, щоб перевірити ці межі продуктивності. Ми також надаємо інструкції щодо застосування, щоб допомогти нашим клієнтам вибрати клас, який підходить для їхніх конкретних умов. Ми рекомендуємо покупцям завжди консультуватися з виробником сальника перед використанням тефлонового сальника в програмах, які наближаються до цих обмежень.
Ефективність ущільнення PTFE залежить не тільки від матеріалу, але й від монтажу. Неправильне встановлення є основною причиною поломки упаковки. Основними етапами встановлення є: очищення сальникової коробки, розрізання сальникових кілець на потрібну довжину, встановлення кілець по черзі з правильною орієнтацією та затягування ковзанки сальника до правильного стиснення. Ущільнювальні кільця слід розрізати гострим ножем і оправкою, щоб забезпечити квадратний розріз. Кільця повинні бути встановлені зі зміщенням діагонального зрізу на 90 градусів відносно попереднього кільця, створюючи лабіринтове ущільнення. Наконечник сальника слід затягувати поступово й рівномірно, обертаючи вал між регулюваннями. У таблиці нижче наведено кроки встановлення та їх важливість.
| Крок встановлення | Процедура | Важливість |
| Чистий сальник | Зніміть старе ущільнення, очистіть отвір і вал | Запобігає забрудненню та шляхам витоку |
| Нарізані кільця | Використовуйте гострий ніж і оправку для квадратного різання | Забезпечує належну посадку та герметичність |
| Встановити кільця | По одному, зсув обрізає на 90 градусів | Створює лабіринтове ущільнення |
| Затягніть сальник | Поступово, рівномірно обертайте вал між регулюваннями | Запобігає надмірному стиску та зносу валу |
| Обкатка | Дозвольте упаковці розміститися та відрегулюйте її за потреби | Забезпечує довгострокову роботу |
На нашій фабриці ми надаємо докладні інструкції зі встановлення разом із кожним замовленням на упаковку PTFE. Ми також пропонуємо навчання на місці для команд технічного обслуговування. Наша мета полягає в тому, щоб гарантувати, що наше ущільнення PTFE працює надійно з першого запуску та протягом усього терміну служби.
Оцінка постачальника ущільнення з PTFE вимагає зосередження на якості матеріалу, виробничих можливостях, тестуванні, підтримці застосування та продуктивності доставки. Постачальник повинен використовувати високоякісні нитки PTFE і підтримувати суворий контроль якості в процесі плетіння. Вони повинні мати можливість тестування для перевірки ефективності упаковки. Вони повинні забезпечити підтримку додатків, щоб допомогти клієнтам вибрати правильний клас і правильно його встановити. І вони повинні мати надійну ефективність доставки, щоб підтримувати графіки технічного обслуговування. Таблиця нижче підсумовує ці критерії оцінювання.
| Критерій оцінки | Що шукати | Чому це важливо |
| Якість матеріалу | Високоякісна пряжа PTFE, сертифікована сировина | Забезпечує хімічну стійкість і довговічність |
| Виробнича здатність | Прецизійні плетінкові машини, контроль якості | Забезпечує постійну щільність і розміри |
| Тестування | Тестування продуктивності, перевірка матеріалів | Перевіряє опубліковані специфікації |
| Підтримка додатків | Вибір класу, керівництво по установці | Забезпечує надійну роботу |
| Продуктивність доставки | Наявність на складі, термін виконання | Дотримується графіків технічного обслуговування |
У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика виробляє упаковку з PTFE більше десяти років. Ми використовуємо високоякісну пряжу PTFE і підтримуємо суворий контроль якості. Ми перевіряємо нашу упаковку, щоб перевірити ефективність. Ми надаємо підтримку програм і інструкції з встановлення. І ми підтримуємо запас стандартних розмірів для швидкої доставки. Ми запрошуємо вас оцінити нас за цими критеріями та вважати нас вашим партнером для ущільнення PTFE.
У наступній таблиці наведено ключові параметри продукту для нашого PTFE-упаковки. Цей продукт призначений для ущільнення промислових насосів і доступний у різних класах і розмірах. Наша фабрика також може виготовляти спеціальну упаковку відповідно до конкретних вимог.
| Параметр | Діапазон специфікацій | Примітки |
| матеріал | PTFE, графітовий PTFE, арамідний PTFE | Вибрано для застосування |
| Поперечний переріз | 3 x 3 мм до 25 x 25 мм | Доступні індивідуальні розміри |
| Діапазон температур | -100°C до +300°C | Залежить від класу |
| Діапазон тиску | До 50 бар | Залежить від класу |
| Швидкість валу | До 20 м/с | Залежить від класу |
| Діапазон pH | 0 - 14 | Крім розплавлених лужних металів |
| Щільність | 1,3 - 1,8 г/см³ | Залежить від конструкції |
| Довжина | 5 м - 50 м на котушку | Доступна індивідуальна довжина |
| MOQ | 10 кг | При великих замовленнях можливий торг |
| Час виконання | 1-3 тижні | Залежить від кількості та налаштування |
На нашій фабриці ми виготовляємо PTFE-упаковку відповідно до цих та інших специфікацій. Ми можемо налаштувати матеріал, поперечний переріз і довжину відповідно до ваших конкретних вимог. Наша система контролю якості включає перевірку сировини, перевірку в процесі виробництва та остаточну перевірку перед відправленням. Наша мета полягає в тому, щоб надати нашим клієнтам високоякісне ущільнення PTFE, яке відповідає їхнім вимогам щодо продуктивності.
Питання 1: Яка різниця між набивкою з чистого PTFE та набивкою з графіту PTFE?
Відповідь: набивка з чистого PTFE виготовлена з 100% нитки PTFE і забезпечує найвищу хімічну стійкість і найменше тертя. Він підходить для застосування з низьким тиском і низькою швидкістю. Графітове наповнення PTFE містить графіт, який покращує теплопровідність і зменшує знос. Він підходить для високошвидкісних і високотемпературних застосувань. Вибір залежить від умов експлуатації вашого насоса.
Питання 2: Як часто слід замінювати PTFE-ущільнення?
Відповідь: Періодичність заміни залежить від умов експлуатації, класу упаковки та якості монтажу. Загалом, PTFE-ущільнення слід замінити, коли воно починає надмірно протікати або коли ковзанка сальника була затягнута до межі. Добре встановлене сальникове покриття, яке належним чином обслуговується, може прослужити від 6 до 12 місяців при стандартному обслуговуванні насоса. У агресивних хімічних або високошвидкісних застосуваннях інтервал може бути коротшим.
Питання 3: Чи можна використовувати PTFE-ущільнення в харчових і фармацевтичних насосах?
Відповідь: Так, ущільнення з PTFE можна використовувати в харчових і фармацевтичних насосах, якщо воно виготовлено з матеріалів, сумісних з FDA, і не містить мастильних матеріалів, які не схвалені для контакту з харчовими продуктами. Наша фабрика пропонує упаковку з ПТФЕ для харчових продуктів, яка відповідає вимогам FDA та ЄС 10/2011. Під час замовлення вказуйте свої нормативні вимоги.
Запитання 4: Яка правильна процедура затягування сальника для сальника з PTFE?
Відповідь: Сальник потрібно затягувати поступово і рівномірно, обертаючи вал між регулюваннями. Почніть із затягування пальцями, а потім затягніть гайки сальника на одну шосту оберту за раз. Запустіть насос на кілька хвилин і перевірте наявність витоку. Незначне капання (кілька крапель на хвилину) є нормальним для сальників і допомагає змащувати сальники. Якщо витік надмірний, затягніть сальник ще на одну шосту оберту. Не затягуйте занадто сильно, оскільки це може призвести до надмірного тертя та зносу вала.
Питання 5: Чи можна використовувати PTFE-ущільнення з абразивними розчинами?
Відповідь: Стандартне ущільнення з PTFE не рекомендується для абразивних суспензій, оскільки волокна PTFE можуть бути пошкоджені абразивними частинками. Для абразивних застосувань рекомендується арамідне PTFE-ущільнення або ущільнення з посиленою конструкцією. Ці матеріали мають кращу стійкість до стирання та екструзії. Наша технічна команда може порадити найкраще пакування для вашого застосування гною.
Ущільнення з ПТФЕ є універсальним і надійним рішенням для ущільнення промислових насосів. Його чудова хімічна стійкість, низьке тертя та широкий діапазон температур роблять його придатним для широкого діапазону технологічних рідин. Однак його ефективність залежить від вибору правильного класу, розуміння обмежень продуктивності та правильного встановлення. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика має досвід і здатність виготовляти високоякісну упаковку з PTFE для найвибагливіших застосувань. Ми використовуємо високоякісні матеріали, точне обплетення та ретельні випробування, щоб забезпечити відповідність нашої упаковки найвищим стандартам продуктивності та надійності.
Якщо ви ущільнюєте відцентрові насоси, поршневі насоси, змішувачі чи клапани, ми запрошуємо вас зв’язатися з нами, щоб обговорити ваші вимоги. Ми можемо надати зразки, технічні дані та індивідуальні рішення. Наша відданість якості та задоволеності клієнтів зробила нас надійним партнером для промислових ущільнень у всьому світі.
Зв’яжіться з Ningbo Kaxite Sealing Materials Co., Ltd. сьогодніщоб обговорити ваші вимоги до ущільнення PTFE і дізнатися, як наші продукти можуть підвищити надійність ущільнень ваших насосів.
