У газопроводі високого тиску або гідрокрекінгу нафтопереробного заводу фланцеві з’єднання повинні містити рідини під тиском понад 400 бар і температурами, що змінюються від навколишнього середовища до понад 500°C. Прокладка, яка виконує цю функцію ущільнення, не є м’яким листом, що стискається. Це суцільне металеве кільце — кільцева з’єднувальна прокладка — яка ущільнює за допомогою механізму, який принципово відрізняється від механізму звичайної прокладки. Прокладка кільцевого з’єднання не залежить від еластичності гумового або графітового матеріалу. Він ґрунтується на точному застосуванні попереднього натягу болта для примусового контакту метал-метал між прокладкою та канавкою фланця. Попереднє натяг болта - це сила, яка активує герметичні властивості прокладки. Без достатнього попереднього натягу прокладка кільцевого з’єднання не ущільнюватиметься. При надмірному попередньому натягу фланець або прокладка можуть бути пошкоджені. Попереднє натяг болта є критичною змінною, яка визначає успіх або невдачу з’єднання.
Питання про те, як попереднє натяг болта активує герметизацію прокладки кільцевого з’єднання, є питанням механіки та матеріалознавства. Попереднє натяг болта створює посадочне навантаження на прокладку, змушуючи її відповідати канавці фланця. Матеріал прокладки повинен мати відповідну твердість, щоб злегка деформуватися та заповнити мікроскопічні нерівності на поверхні канавок. Фланець має бути достатньо міцним, щоб витримувати попереднє натяг без деформації. А болти необхідно затягувати контрольовано, щоб забезпечити рівномірний розподіл навантаження навколо кільця. У цій статті розглядатиметься механізм попереднього натягу болта, конструкція прокладки кільцевого з’єднання, роль твердості прокладки та практичні міркування для досягнення надійного ущільнення. Ми також надамо детальні специфікації для нашихКільцеві прокладкиз нашого заводу в Нінбо Kaxite Sealing Materials Co., Ltd.

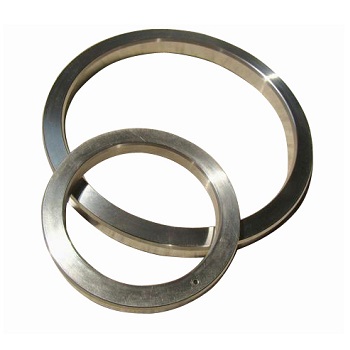

Кільцева прокладка - це металевий ущільнювальний елемент, який використовується у фланцевих з'єднаннях під високим тиском і високою температурою. Зазвичай він виготовляється з суцільного металевого кільця з овальним або восьмикутним перерізом. Прокладка призначена для встановлення в прецизійну канавку на поверхні фланця. Коли фланці з’єднані болтами, прокладка стискається між двома канавками, створюючи ущільнення метал-метал. Механізм ущільнення кільцевої прокладки відрізняється від механізму м’якої прокладки. М’яка прокладка герметизує, прилягаючи до поверхні фланця та заповнюючи мікроскопічні нерівності. Прокладка кільцевого з’єднання ущільнює, злегка деформуючи метал і створюючи лінію контакту з канавкою. Контактне напруження на лінії контакту надзвичайно високе, що створює ущільнення навіть при дуже високому тиску. У таблиці нижче наведено основні характеристики прокладки кільцевих з’єднань.
| Особливість | опис |
| матеріал | М'який чавун, вуглецева сталь, нержавіюча сталь, монель, інконель |
| Поперечний переріз | Овальні або восьмикутні |
| Ущільнювальний механізм | Лінійний контакт метал-метал |
| Номінальний тиск | До 10 000 psi (690 бар) і вище |
| Температурний рейтинг | -200°C до +850°C (залежно від матеріалу) |
| Стандарти | API 6A, ASME B16.20 |
У Kaxite наша фабрика виробляє кільцеві прокладки з різних матеріалів і розмірів, щоб відповідати вимогам найвибагливіших застосувань. Ми використовуємо точну обробку, щоб гарантувати точність розмірів прокладки та правильну обробку поверхні. Наші прокладки сертифіковані за стандартами API 6A та ASME B16.20, що гарантує, що вони відповідають найвищим рівням якості та надійності.
Попереднє натяг болта - це натяг, який створюється в болтах під час їх затягування. Це сила, яка стискає фланці разом і стискає прокладку. Без попереднього натягу болта фланці не будуть утримуватися разом, а прокладка не буде стиснута. Попереднє натяг болта – це те, що активує герметичність прокладки кільцевого з’єднання. Коли болти затягуються, зусилля попереднього натягу передається через фланці на прокладку. Прокладка притискається до канавки, створюючи контакт із високою напругою, який ущільнює з’єднання. Величина попереднього натягу визначає посадочне навантаження на прокладку, що, у свою чергу, визначає якість ущільнення. Якщо попереднє навантаження занадто низьке, навантаження на посадку буде недостатнім, і з’єднання протікає. Якщо попереднє натяг занадто велике, фланець або прокладка можуть прогнутися, що також спричинить витік. Попереднє натяг болта необхідно ретельно розрахувати та контролювати, щоб забезпечити надійне ущільнення. Таблиця нижче ілюструє зв’язок між попереднім натягом болта та напругою посадки прокладки.
| Попереднє натяг болта (кН) | Напруга посадки прокладки (МПа) | Ефективність ущільнення |
| 50 | 100 | недостатній; ймовірність витоку |
| 100 | 200 | маргінальний; може витікати під тиском |
| 150 | 300 | добре; надійне ущільнення |
| 200 | 400 | відмінно; оптимальна герметизація |
| 250 | 500 | надмірна; ризик прогину фланця |
На нашому заводі ми надаємо нашим клієнтам докладні рекомендації щодо з’єднання болтів для наших прокладок кільцевих з’єднань. Ми вказуємо необхідне попереднє натяг болта, схему затягування та вимоги до мастила. Наша команда інженерів може допомогти з розрахунком правильного попереднього натягу для вашої конкретної комбінації фланця та прокладки. Ми також пропонуємо технічну підтримку на місці, якщо це необхідно.
Твердість кільцевої прокладки є критичним фактором її герметизації. Прокладка має бути достатньо м’якою, щоб злегка деформуватися під натягом болта, відповідаючи пазу фланця та створюючи ущільнення. Однак він також повинен бути достатньо твердим, щоб протистояти екструзії та зберігати форму під високим тиском. Твердість прокладки визначається матеріалом, з якого вона виготовлена. М’яке залізо – найм’якший і найпоширеніший матеріал. Він підходить для застосування при низькому тиску та низькій температурі. Вуглецева сталь твердіша і використовується для більш високих тисків. Нержавіюча сталь ще твердіша та забезпечує стійкість до корозії. Монель і інконель використовуються для найскладніших застосувань, де потрібна висока міцність і стійкість до корозії. У наведеній нижче таблиці підсумовано твердість і типове застосування звичайних матеріалів для прокладок кільцевих з’єднань.
| матеріал | Твердість (HB) | Максимальний тиск (бар) | Типове застосування |
| М'яке залізо | 90 - 120 | 100 | Вода низького тиску, пара |
| Вуглецева сталь | 120 - 150 | 250 | Нафта і газ, загальна промисловість |
| Нержавіюча сталь 304 | 150 - 180 | 400 | Хімічна, нафтохімічна |
| Нержавіюча сталь 316 | 150 - 180 | 400 | Корозійні середовища |
| Монель | 150 - 200 | 500 | Морська вода, висока температура |
| Інконель | 180 - 250 | 690 | Висока температура, високий тиск |
наNingbo Kaxite Sealing Materials Co., Ltd., ми виготовляємо кільцеві прокладки з усіх цих матеріалів. Ми також пропонуємо діапазон рівнів твердості для кожного матеріалу для різних застосувань. Наша команда інженерів може допомогти вам вибрати відповідний матеріал і твердість відповідно до ваших конкретних вимог.
Фланцева канавка – це поглиблена ділянка на поверхні фланця, у яку встановлюється прокладка кільцевого з’єднання. Розміри та обробка поверхні канавки мають вирішальне значення для ефективності ущільнення прокладки. Канавка повинна бути оброблена з дотриманням точних допусків, щоб гарантувати правильне розміщення прокладки та рівномірність контактної напруги. Кут канавки, глибина канавки та ширина канавки впливають на ефективність ущільнення. Поверхня канавки має бути достатньо гладкою, щоб прокладка могла деформуватися та заповнити мікроскопічні нерівності, але не настільки гладкою, щоб прокладка не могла зачепити поверхню. У таблиці нижче наведено основні параметри канавок для стандартних прокладок кільцевих з’єднань.
| Параметр | Специфікація | Важливість |
| Кут канавки | 23° ± 1° (овал); 23° ± 1° (восьмикутник) | Забезпечує правильну посадку та контакт |
| Глибина канавки | Відповідно до API 6A / ASME B16.20 | Забезпечує повне захоплення прокладки |
| Ширина канавки | Відповідно до API 6A / ASME B16.20 | Забезпечує посадку прокладки без зайвого зазору |
| Оздоблення поверхні (Ra) | 1,6 - 3,2 мкм | Дозволяє прокладці захоплюватися та ущільнюватись |
| площинність | 0,05 мм на 100 мм | Забезпечує рівномірне контактне навантаження |
На нашому заводі ми можемо надати технічну підтримку щодо проектування та обробки фланцевих канавок. Ми також пропонуємо послуги перевірки канавок, щоб переконатися, що паз відповідає вимогам відповідного стандарту. Це важливо, оскільки зношена або пошкоджена канавка може перешкодити належному ущільненню навіть нової прокладки.
Розрахунок попереднього натягу болта є критичним кроком у проектуванні та складанні з’єднання прокладки кільцевого з’єднання. Попереднє натяг має бути достатнім, щоб створити необхідну посадкову напругу на прокладці, але не настільки високим, щоб послабити фланець або болти. Розрахунок враховує напругу посадки прокладки, розміри фланців, розмір і матеріал болта, а також робочий тиск і температуру. Попереднє навантаження зазвичай розраховується за допомогою ASME Boiler and Pressure Vessel Code або еквівалентного стандарту. Після того, як попереднє натяг розраховане, його необхідно прикладати до болтів контрольованим чином. Зазвичай це робиться за допомогою динамометричного ключа або гідравлічного натягувача. Щоб забезпечити рівномірний розподіл навантаження, слід дотримуватися схеми затягування. У наведеній нижче таблиці наведено основні етапи застосування попереднього натягу болта.
| Крок | Дія | призначення |
| 1 | Очистіть і перевірте фланець і паз | Переконайтеся, що немає сміття чи пошкоджень |
| 2 | Змастіть болти та поверхні гайки | Зменшіть тертя та забезпечте постійне попереднє натяг |
| 3 | Затягніть болти зіркоподібно до 30% цільового моменту | Встановіть прокладку та вирівняйте фланці |
| 4 | Затягніть болти зіркоподібно до 60% цільового моменту | Поступово стискайте прокладку |
| 5 | Затягніть болти зіркоподібно до 100% цільового крутного моменту | Досягніть остаточного попереднього навантаження |
| 6 | Перевірте крутний момент через 24 години | Компенсація повзання та розслаблення |
У Ningbo Kaxite Sealing Materials Co., Ltd. ми надаємо нашим клієнтам докладні процедури з’єднання болтів для наших прокладок кільцевих з’єднань. Ми також пропонуємо навчання та підтримку на місці, щоб забезпечити правильне застосування попереднього натягу. Наша мета полягає в тому, щоб допомогти нашим клієнтам отримати надійне ущільнення кожного разу.
Ключові технічні характеристики кільцевої прокладки включають розмір прокладки, клас тиску, матеріал, тип поперечного перерізу та твердість. У таблиці нижче наведено зведення типових специфікацій для наших прокладок кільцевих з’єднань.
| Специфікація | Діапазон | Примітки |
| Розмір | від 1/2" до 36" | Відповідно до API 6A / ASME B16.20 |
| Клас тиску | Від 150 до 2500 класу | Також тиск API 6A |
| матеріал | М'яке залізо, вуглецева сталь, SS304, SS316, монель, інконель | Вибирається на основі застосування |
| Тип поперечного перерізу | Овальний (R), восьмикутний (RX), високопродуктивний (BX) | Вибирається на основі тиску та канавки |
| Твердість | За стандартом матеріалу | Вибирається на основі матеріалу фланця |
| Оздоблення поверхні | Ra 1,6 - 3,2 мкм | Забезпечує правильне сидіння |
| Стандарти | API 6A, ASME B16.20, DIN 2693 | Відповідність міжнародним стандартам |
На нашому заводі ми виробляємо прокладки кільцевих з’єднань відповідно до цих та інших специфікацій. Ми можемо налаштувати прокладку відповідно до конкретних вимог проекту, включаючи спеціальні матеріали, спеціальні розміри та спеціальні поперечні перерізи. Наша команда інженерів допоможе у процесі вибору та надасть детальні технічні дані для вашого проекту.
Запитання 1: Яке рекомендоване попереднє натяг болта для прокладки кільцевого з’єднання?
Відповідь: рекомендований попередній натяг болта залежить від розміру прокладки, класу тиску, матеріалу прокладки та матеріалу фланця. Зазвичай він розраховується за допомогою ASME Boiler and Pressure Vessel Code або еквівалентного стандарту. Попереднє натяг має бути достатнім, щоб створити необхідну посадкову напругу на прокладці без деформації фланця або болтів. У Ningbo Kaxite Sealing Materials Co., Ltd. ми надаємо докладні рекомендації щодо з’єднання болтів для кожного з наших прокладок кільцевих з’єднань.
Запитання 2: Чи можна повторно використовувати прокладку кільцевих з’єднань?
Відповідь: Загалом, прокладку кільцевих з’єднань не слід використовувати повторно. Коли прокладка стискається, вона пластично деформується, щоб відповідати канавці. Ця деформація є постійною, і прокладка не повернеться до початкової форми. Повторне використання прокладки кільцевого з’єднання може призвести до витоку, оскільки прокладка не ущільнить належним чином другий раз. Промисловим стандартом є заміна прокладки кожного разу, коли з’єднання відкривається. Наша фабрика рекомендує використовувати нову прокладку для кожної збірки.
Запитання 3: Яка різниця між овальною та восьмикутною кільцевою прокладкою?
Відповідь: Овальна прокладка (тип R) має округлий поперечний переріз і використовується в стандартних застосуваннях. Восьмикутна прокладка (типу RX) має плоский поперечний переріз, що забезпечує більш ефективне ущільнення при більш високому тиску. Для восьмикутної прокладки потрібна інша конструкція канавок, ніж для овальної прокладки. Вибір між ними залежить від класу тиску та канавки фланця. Наша команда інженерів може допомогти вам вибрати правильний тип для вашої програми.
Запитання 4: Як дізнатися, чи протікає прокладка кільцевого з’єднання?
Відповідь: Ознаки протікання прокладки кільцевого з’єднання включають видиму рідину або газ, що витікає із з’єднання, падіння тиску в системі та наявність шиплячого звуку. При підозрі на течі слід негайно розгерметизувати з’єднання і оглянути його. Слід замінити прокладку, а фланцеву канавку оглянути на наявність пошкоджень. Витоки можуть бути небезпечними, особливо в умовах високого тиску або токсичних речовин, тому їх ніколи не можна ігнорувати.
Запитання 5: Яка правильна схема затягування для фланця прокладки кільцевого з’єднання?
Відповідь: правильна схема затягування – це схема зірки, де болти затягуються в перехрещеній послідовності. Болти слід затягувати в кілька етапів, як правило, на 30%, 60% і 100% цільового моменту затягування. Це гарантує, що прокладка рівномірно стискається, а фланці залишаються паралельними. Після початкового затягування крутний момент слід перевірити через 24 години, щоб компенсувати повзучість і розслаблення. Компанія Ningbo Kaxite Sealing Materials Co., Ltd. надає детальні процедури затягування наших прокладок кільцевих з’єднань.
Попереднє натяг болта — це сила, яка активує ущільнення прокладки кільцевого з’єднання. Без достатнього попереднього натягу прокладка не може деформуватися та створювати контакт із високою напругою, який необхідний для герметизації з’єднань під високим тиском і високою температурою. Попереднє натяг болта необхідно ретельно розраховувати, застосовувати та контролювати, щоб забезпечити надійне ущільнення. Матеріал прокладки, фланцева канавка та процедура закріплення болтів відіграють важливу роль у ефективності ущільнення. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика має знання та досвід у виробництві кільцевих прокладок, які відповідають найвибагливішим вимогам. Ми використовуємо високоякісні матеріали, точну механічну обробку та ретельні випробування, щоб гарантувати, що кожна прокладка, яку ми виробляємо, забезпечує надійну роботу. Ми також надаємо комплексну технічну підтримку, щоб допомогти нашим клієнтам досягти успішного запечатування.
Якщо ви проектуєте нову систему високого тиску чи обслуговуєте існуючу, ми запрошуємо вас зв’язатися з нашою технічною командою, щоб обговорити ваші вимоги. Ми можемо надати технічні характеристики продукту, рекомендації щодо болтів і підтримку на місці. Наше прагнення до якості та задоволеності клієнтів зробило нас надійним партнером для ущільнення в усьому світі.
Зв’яжіться з Ningbo Kaxite Sealing Materials Co., Ltd. сьогодніщоб обговорити ваші вимоги до прокладки кільцевих з’єднань і дізнатися, як наші продукти можуть забезпечити надійне ущільнення в найскладніших випадках.
