Пройдіться будь-яким хімічним підприємством, і ви побачите складну мережу труб, ємностей і теплообмінників, які об’єднані разом фланцевими з’єднаннями. Ці з’єднання є потенційно слабкими місцями, і вони спираються на скромний, але важливий компонент: прокладку. Десятиліттями за замовчуванням у промисловості часто були спіральні прокладки або навіть прості листові матеріали без азбесту. Однак фундаментальна зміна відбувається.Гофровані металеві прокладки(CMG) швидко стають стандартом для критичних застосувань герметизації, і це не дарма. Вони пропонують унікальне поєднання стійкості, термостійкості та надійності ущільнення, яке не має собі рівних серед багатьох традиційних альтернатив. Наша фабрика Ningbo Kaxite Sealing Materials Co., Ltd. була в авангарді цієї революції, виробляючи високоефективні гофровані металеві прокладки, які вирішують найскладніші проблеми ущільнення на хімічних заводах, нафтопереробних заводах і нафтохімічних підприємствах по всьому світу.
Зростання переваги гофрованих металевих прокладок — це не просто тенденція; це логічна відповідь на зростаючі вимоги сучасної хімічної обробки. Заводи працюють при вищих тисках і температурах для підвищення ефективності. Вони працюють з більш агресивними та токсичними середовищами, де витоки не тільки дорогі, але й потенційно катастрофічні. Екологічні норми та правила безпеки стають жорсткішими, вимагаючи практично нульових викидів. У цьому складному ландшафті прокладка з гофрованого металу виділяється. Його унікальний гофрований профіль забезпечує виняткову пружність і пружність, компенсуючи неминучі температурні коливання та коливання тиску в процесі. Ця стійкість забезпечує герметичне ущільнення протягом тривалого часу, зменшуючи неконтрольовані викиди та усуваючи необхідність постійного повторного затягування. У цій статті ми дослідимо інженерні принципи, матеріалознавство та практичне застосування, які роблять гофровані металеві прокладки кращим вибором для хімічної промисловості, а також надамо детальний технічний погляд на специфікації та найкращі практики їх використання.
У світі хімічної обробки "стаціонарний стан" є міфом. Реальні операції характеризуються тепловим розширенням і звуженням, стрибками тиску та вібрацією. Ці циклічні напруги є основним ворогом надійного фланцевого ущільнення. Традиційні плоскі прокладки, такі як безазбестові листи, можуть витримувати постійний «закріплення» під початковим навантаженням болта. Це означає, що вони з часом втрачають свою пружність і еластичність. Коли фланець зазнає термічного циклу, розширення може ще більше стиснути прокладку, а коли вона охолоне, прокладка не може повернутися назад, щоб підтримувати адекватний тиск ущільнення. Ця втрата навантаження болта призводить до витоків. Гофрована металева прокладка принципово відрізняється. Його серцевина являє собою тонкий гофрований металевий профіль, який діє як ряд пружин. При стисненні він не руйнується пластично однаково; він зберігає значну пружну енергію.

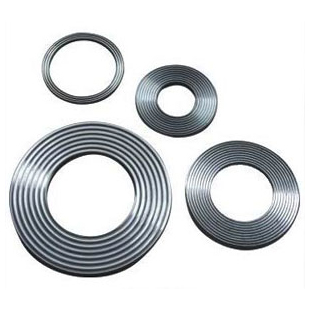

Щоб наочно це уявити, уявіть різницю між плоским листом картону та коробкою з гофрованого картону. Плоский лист легко згортається і м’ється, втрачаючи свою міцність. Однак гофроящик жорсткий і може пружинити. Той же принцип діє і для прокладок. Гофрований профіль у наших гофрованих металевих прокладках забезпечує високий ступінь гнучкості та відновлення. Нещодавнє дослідження, проведене провідним європейським інститутом ущільнень, виміряло «розслаблення повзучості» різних типів прокладок. Релаксація повзучості - це втрата напруги на болту з часом. Після 1000 годин роботи при 300°C стандартна прокладка зі стисненого волокна втратила понад 60% свого початкового навантаження. Гнучка графітова прокладка втратила близько 35%. Наші гофровані металеві прокладки, з іншого боку, втратили менше 15% свого початкового навантаження. Це виняткове збереження навантаження болта означає, що фланець залишається герметичним довше, навіть якщо система зазнає серйозних температурних циклів і змін тиску.
Ця стійкість стосується не лише герметизації; це також стосується безпеки та вартості. У багатьох процесах виявлення невеликого витоку може бути складним, що вимагає дорогого обладнання для виявлення газу. Коли виявляється витік, установку часто доводиться зупиняти, щоб підтягнути або замінити прокладку. Для хімічного заводу зупинка може коштувати десятки тисяч доларів за годину у вигляді втрати виробництва. Зберігаючи герметичність протягом тривалого періоду, гофровані металеві прокладки зменшують частоту цих дорогих і руйнівних втручань. Характеристика «пружини» гофрованого сердечника гарантує, що прокладка може вмістити диференціальний рух між фланцями, захищаючи ущільнення та запобігаючи неконтрольованим викидам. Ця надійність є основною причиною, чому менеджери з технічного обслуговування все частіше вибирають гофровані металеві прокладки для своїх найбільш критичних і складних завдань.
Одним із найскладніших сценаріїв ущільнення в хімічній обробці є фланець великого діаметру з низьким тиском. Подумайте про люк накопичувального бака, повітропровід великого діаметру або кришку теплообмінника. Ці фланці часто важко герметизувати, оскільки вони мають дуже велику площу поверхні, але можна застосувати лише обмежене зусилля болта, не спотворюючи сам фланець. Крім того, поверхні фланців у цих застосуваннях часто пошкоджені, мають ямки або зміщені через попередні зміни прокладок або просто через розмір конструкції. Традиційна плоска прокладка вимагає дуже високого поверхневого тиску для створення ущільнення, але на великому фланці досягти такого рівномірного тиску майже неможливо.
Ось де сяє геніальність дизайну гофрованої металевої прокладки. Його гофрований візерунок створює серію висококонцентрованих ущільнювальних ліній. Замість того, щоб вимагати високого середнього тиску по всій поверхні прокладки, він зосереджує доступне навантаження болта на ці вузькі контактні зони. Це означає, що гофрована металева прокладка може забезпечити герметичне ущільнення навіть за відносно низьких навантажень на болти. Здатність пристосовуватися до нерівностей поверхні є ще однією важливою перевагою. Гофрований сердечник діє як гнучка діафрагма, яка може стискатися та адаптуватися до поверхневих дефектів, що важливо при герметизації великих, іноді деформованих, фланців. Стандартні плоскі прокладки просто не можуть усунути ці зазори та недоліки без масштабного ремонту поверхні фланця, що є дорогим і трудомістким процесом.
Ця перевага продуктивності безпосередньо перетворюється на економію реальних витрат. У минулому, якщо резервуар великого діаметру протікав, рішенням часто було ізолювати резервуар, осушити його та доручити зварювальнику відремонтувати лицьову поверхню фланця або застосувати спеціальний процес обробки. Це часто вимагало тижнів підготовки та значних витрат. За допомогою гофрованих металевих прокладок багато з цих проблем вирішуються на рівні прокладки. Наша фабрика,Ningbo Kaxite Sealing Materials Co., Ltd., виробляє гофровані металеві прокладки розміром до кількох метрів у діаметрі, для тиску в кілька мілібарів і для умов вакууму. Здатність прокладки забезпечувати надійне ущільнення за таких низьких навантажень на болти в поєднанні з її толерантністю до поверхневих дефектів робить її найкращим рішенням для цих проблемних великомасштабних застосувань. Ця можливість дозволяє підприємствам уникнути дорогих простоїв і ремонту фланців, забезпечуючи безперебійну роботу та скорочуючи бюджети на обслуговування.
Вибір правильної гофрованої металевої прокладки для конкретної хімічної обробки вимагає чіткого розуміння умов експлуатації та технічних характеристик прокладки. Невідповідність може призвести до передчасного виходу з ладу, витоків і потенційної небезпеки. У наведеній нижче таблиці наведено детальний посібник із специфікацій для нашого стандартного асортименту гофрованих металевих прокладок із підкресленням інженерного обґрунтування кожного параметра. Однак для складних застосувань ми надаємо повну спеціалізовану технічну послугу, щоб розробити прокладку, яка ідеально підходить до вашого фланця.
| Параметр | Стандартна специфікація | Інженерне обґрунтування та вплив застосування |
| Основний матеріал | SS304, SS316, SS316L, титан | Визначає стійкість до корозії та температуру. SS316L є звичайним для більшості хімічних послуг. Титан для стійкості до сильної корозії та високих температур. |
| Товщина сердечника (мм) | 0,20 - 0,40 | Більш товсті сердечники (0,30-0,40 мм) забезпечують більшу стійкість і є кращими для фланців низького тиску та великого діаметру. Більш тонкі сердечники (0,20 мм) призначені для систем високого тиску, які потребують мінімальної релаксації. |
| Крок гофрування (мм) | 2,5 - 4,0 | Крок - відстань між вершинами рифлення. Більш вузький крок (2,5 мм) створює більше ліній ущільнення, що краще для застосування з низьким навантаженням на болти. Більший крок (4,0 мм) призначений для застосування під високим тиском. |
| Висота рифлення (мм) | 0,8 - 1,5 | Визначає стисливість і пружність. Більша висота забезпечує більший рух фланця та кращу відповідність поверхні. |
| Матеріал ущільнювального елемента | Гнучкий графіт, PTFE, слюда | Найбільш поширеним є гнучкий графіт, який забезпечує відмінну температурну та хімічну стійкість. PTFE призначений для агресивних хімікатів при низьких температурах. Слюда призначена для надвисоких температур. |
| Щільність ущільнювального елемента (г/см³) | 1,0 - 1,2 (графіт) | Вища щільність зменшує пористість і повзучість, але її важче стискати. Стандартна щільність є хорошим балансом. |
| Максимальна розрахункова температура (°C) | До 650°C (зі слюдою) | Це критична межа. Перевищення цього значення може призвести до деградації сердечника або ущільнювального елемента, що призведе до поломки ущільнення. |
| Максимальний розрахунковий тиск (бар) | До 250 бар | Визначає мінімальне навантаження на болт і необхідну міцність прокладки. Більш високий тиск вимагає більш товстого або міцнішого сердечника. |
| Рекомендоване напруження прокладки (Н/мм²) | 50 - 150 | Це напруга стиску, необхідна для досягнення герметичності. Занадто низький, і фланець потече; занадто високо, і це може пошкодити прокладку або фланець. |
| Швидкість витоку (ASTM F37) | < 0,001 мл/хв | Це показник ефективності ущільнення, що вказує на здатність прокладки запобігати неконтрольованим викидам. |
Вибираючи гофровану металеву прокладку, важливо не лише специфікації окремого матеріалу; мова йде про розуміння взаємодії між прокладкою та фланцем. Навантаження на болт має бути достатнім, щоб стиснути прокладку та створити необхідну напругу ущільнення, але не настільки високим, щоб розчавити серцевину. Оздоблення поверхні фланця та паралельність також відіграють вирішальну роль. Ми рекомендуємо обробку поверхні фланця Ra від 3,2 до 6,3 мкм для оптимального ущільнення. У Kaxite наша технічна команда використовує вдосконалений аналіз кінцевих елементів (FEA) для моделювання поведінки прокладки під певними навантаженнями та тисками на болти. Це дозволяє нам рекомендувати оптимальну конструкцію прокладки та процедуру контрольованого затягування, забезпечуючи надійне з’єднання без протікання, яке відповідає найсуворішим стандартам викидів.
Хімічна промисловість неймовірно різноманітна, вона працює з чим завгодно: від нешкідливих вуглеводнів до агресивних кислот, їдких речовин і розчинників. Немає єдиної «універсальної» прокладки, яка б витримувала всі хімічні середовища. Справжня сила гофрованої металевої прокладки полягає в її можливості налаштування. Завдяки ретельному вибору основного металу та облицювального матеріалу (або ущільнювального елемента) прокладку можна точно сконструювати для конкретного середовища та умов експлуатації. Ця гнучкість пояснює, чому їх все частіше використовують замість стандартних спіральних прокладок, які мають більш обмежений діапазон варіантів конструкції. Компанія Ningbo Kaxite Sealing Materials Co., Ltd. виробляє гофровані металеві прокладки з широким спектром комбінацій матеріалів, щоб задовольнити високі вимоги хімічної, нафтохімічної та фармацевтичної промисловості.
Основний метал забезпечує структурну міцність і пружність. Для загальної хімічної служби SS316L є універсальним вибором, пропонуючи хорошу стійкість до широкого діапазону середовищ і робочих температур. Для більш корозійних середовищ, таких як хлориди або кислоти, рекомендуються високоякісні сплави, такі як Hastelloy C276 або Inconel 625. Для застосування при надзвичайно високих температурах, наприклад, у печах нафтопереробних заводів, використовуються сплави на основі титану або нікелю. Наша фабрика підтримує повний запас цих спеціальних металів, що дозволяє швидко виготовляти. Не менш важливим є вибір ущільнювального елемента. Найпоширенішим вибором є гнучкий графіт, який забезпечує чудову термостійкість (до 650°C) і хімічну сумісність з більшістю вуглеводнів і пари. Однак графіт не підходить для сильно окислювальних кислот, оскільки він може окислюватися і втрачати свої ущільнювальні властивості. У цих випадках ми використовуємо облицювальний матеріал з PTFE або його модифікованих форм, які є хімічно інертними.
Ми також пропонуємо інноваційні конструкції, такі як конструкція «Подвійний герметизуючий шар». Це передбачає використання двох різних ущільнювальних елементів, наприклад, графітового внутрішнього шару для первинного ущільнення та зовнішнього кільця з PTFE для захисту від середовищ, які пошкоджують графіт. Інша передова конструкція включає внутрішнє та зовнішнє опорні кільця. Внутрішнє кільце запобігає згортанню прокладки всередину під тиском (особливо важливо для високого тиску), а зовнішнє кільце забезпечує захист від корозії та допомагає з центруванням. Цей рівень налаштування є причиною того, чому гофровані металеві прокладки стають стандартом для важливих для безпеки та високоцінних застосувань. Показовий приклад: великий фармацевтичний виробник боровся з проблемами забруднення в контурі високочистої води через матеріали, які можна витягти зі стандартних прокладок. Наша фабрика розробила гофровану металеву прокладку з міцним покриттям з PTFE та серцевиною SS316L, яка виключила всі демонтажні елементи, забезпечуючи чисте, чисте ущільнення. Таке індивідуальне рішення можливе лише за допомогою гнучкої платформи дизайну гофрованої металевої прокладки.
Запитання 1: Чим гофрована металева прокладка відрізняється від спіральної прокладки з точки зору продуктивності?
Відповідь: Основна відмінність полягає в дизайні ядра. Спіральна намотана прокладка використовує спірально намотану V-подібну металеву стрічку з наповнювачем. Вони чудово підходять для багатьох застосувань, але можуть бути схильні до «видування», якщо наповнювач пошкоджено. У гофрованій металевій прокладці використовується суцільний безперервний гофрований металевий сердечник, який забезпечує більш міцну та жорстку структуру. Ця конструкція забезпечує чудову стійкість до вибуху та є більш стійкою до сильних циклічних температур. У той час як спіральні намотані прокладки є хорошим вибором загального призначення, гофровані металеві прокладки зазвичай віддають перевагу для фланців низького тиску з великим діаметром і для застосувань, де пошкодження поверхні фланця або зміщення є проблемою.
Запитання 2: Чи можна використовувати гофровану металеву прокладку на фланці з дуже грубою поверхнею?
Відповідь: Так, це одна з їхніх головних переваг. Гофрований профіль діє як серія гнучких пружин, які можуть стискатися та пристосовуватися до нерівностей поверхні. М'який ущільнювальний елемент (графіт або PTFE) заповнює мікроскопічні щілини, створюючи герметичність. Це робить їх ідеальними для ремонту старих, корозійних фланців без витрат на відновлення поверхні. Однак ми завжди рекомендуємо досить гладку та плоску поверхню фланця для досягнення оптимального ущільнення. Для надзвичайно шорстких фланців може знадобитися більш товстий ущільнювальний елемент або облицювання з більшою щільністю. Наша технічна команда може порадити найкраще рішення для ваших конкретних умов.
Запитання 3: Який крутний момент слід використовувати під час закручування гофрованої металевої прокладки?
Відповідь: Єдиного значення крутного моменту немає. Це залежить від розміру прокладки, розміру болта, номіналу фланця та матеріалу прокладки. Мета полягає в досягненні рекомендованого напруження прокладки (зазвичай 50-150 Н/мм² для гофрованих металевих прокладок) без роздавлювання серцевини. Ми надаємо детальну процедуру затягування кожної прокладки, яку ми постачаємо, яка розраховується на основі вашої конкретної конструкції фланця. Ця процедура вказує крутний момент у фут-фунтах або Нм, послідовність затягування та кількість проходів. Важливо дотримуватися цієї процедури, щоб забезпечити герметичність і запобігти пошкодженню. Ніколи не перевищуйте рекомендований крутний момент.
Запитання 4: Чи підходять гофровані металеві прокладки для вакуумного обслуговування?
Відповідь: Так, абсолютно. Гофровані металеві прокладки чудово підходять для застосування у вакуумі, включаючи високий вакуум. На відміну від деяких м’яких листових прокладок, їхня жорстка серцевина запобігає втягуванню у фланцевий зазор. Гофрована конструкція також забезпечує надійне ущільнення навіть під негативним тиском. Ми рекомендуємо конструкцію з внутрішнім опорним кільцем для запобігання прогину всередину та ущільнюючим елементом високої щільності для мінімізації виділення газів. Наш завод у Нінбо Kaxite Sealing Materials Co., Ltd. постачає гофровані металеві прокладки для багатьох вакуумних застосувань, у тому числі у фармацевтичній та напівпровідниковій промисловості.
Питання 5: Як зберігати гофровані металеві прокладки, щоб забезпечити їх цілісність перед встановленням?
Відповідь: Гофровані металеві прокладки слід зберігати в чистому, сухому та прохолодному середовищі. Вони повинні бути захищені від вологи, бруду та екстремальних температур. Оригінальна упаковка (часто герметичний поліетиленовий пакет із осушувачем) повинна залишатися недоторканою до встановлення, щоб запобігти іржі чи забрудненню. Їх слід зберігати рівно, щоб запобігти викривленню, і не слід складати на них інші важкі предмети. Наша фабрика надає докладні інструкції щодо зберігання з кожною партією, щоб гарантувати, що прокладки прибудуть на місце в ідеальному стані.
Від витримки найжорстокіших температурних циклів і циклів тиску до ущільнення проблемних фланців великого діаметру та пропонування неперевершеної гнучкості матеріалу, гофрована металева прокладка довела, що є чудовим рішенням ущільнення для сучасної хімічної промисловості. Його унікальна техніка забезпечує рівень надійності, безпеки та економічності, з яким традиційні альтернативи прокладок просто не можуть зрівнятися. Для інженерів з технічного обслуговування та керівників заводів це являє собою проактивну інвестицію в довгострокову роботу без витоків.
Чи готові ви покращити герметичність свого заводу?Зв’яжіться з Ningbo Kaxite Sealing Materials Co., Ltd. сьогодніщоб обговорити вашу конкретну заявку. Наша команда досвідчених інженерів працюватиме з вами, щоб підібрати оптимальну конструкцію та комбінацію матеріалів для найважливіших фланцевих з’єднань. Ми пропонуємо безкоштовні технічні консультації, рекомендації щодо дизайну прокладки та навчання на місці для ваших бригад з обслуговування.Замовте безкоштовну технічну консультацію зараз у Ningbo Kaxite Sealing Materials Co., Ltd. і забезпечте цілісність свого заводу за допомогою надійної герметизації гофрованих металевих прокладок.
