У високотемпературних промислових застосуваннях, таких як нафтохімічні заводи, електростанції та теплообмінники, стандартні прокладки часто виходять з ладу через термічну деградацію, релаксацію повзучості або втрату пружності. Металеві зубчасті прокладки, однак, спеціально розроблені, щоб досягти успіху в цих складних умовах. Але чому вони такі придатні для високих температур? Відповідь полягає в їх унікальному дизайні та виборі матеріалів. Металева зубчаста прокладка складається з металевого сердечника (зазвичай з нержавіючої сталі або сплаву з високим вмістом нікелю) з концентричними зубцями (канавками) на обох сторонах і часто з м’яким облицювальним матеріалом, таким як графіт або PTFE, нанесений поверх зубців. Металевий сердечник забезпечує механічну міцність і термічну стабільність, тоді як зубці зосереджують силу ущільнення у вузькій смузі, створюючи високі одиничні навантаження, які враховують переміщення фланців і температурний цикл. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика виробляє зубчасті прокладки більше 20 років, і ми підтвердили їх ефективність при температурах від -200 °C до 850 °C, залежно від використовуваних матеріалів.
Придатність металевих зубчастих прокладок для високих температур визначається чотирма ключовими факторами: використанням стійких до високих температур металевих сплавів (таких як нержавіюча сталь 316L, Inconel 625 або Hastelloy C276), застосуванням термостійкого облицювального матеріалу (розширеного графіту або слюди), контрольованого стиснення та відновлення зубчастої конструкції та мінімального теплового розширення. невідповідність матеріалів прокладки та фланця. На відміну від м’яких прокладок (наприклад, гумових або PTFE), які розм’якшуються, повзуть або окислюються при підвищених температурах, металевий сердечник зубчастої прокладки зберігає свою форму та силу ущільнення. Зубці, стиснуті, утворюють серію щільних ущільнювальних ліній, які ефективно блокують шляхи витоку, навіть при сильному термічному циклі. У цій вичерпній статті ми розберемо матеріалознавство, геометрію дизайну та робочі характеристики, які роблять металзубчасті прокладкикращий вибір для високотемпературного зварювання. Ми також надамо докладні технічні специфікації, інструкції щодо застосування та реальні дані про продуктивність на основі великого досвіду нашої фабрики.
Основою будь-якої високотемпературної зубчастої прокладки є її металевий сердечник. На відміну від органічних або еластомерних матеріалів, які розкладаються або окислюються при відносно низьких температурах (зазвичай нижче 200-250°C), високоефективні металеві сплави зберігають свої механічні властивості та стійкість до корозії при температурах до 850°C або навіть вище. наNingbo Kaxite Sealing Materials Co., Ltd., ми пропонуємо ряд матеріалів металевого сердечника, кожен з яких підібраний відповідно до певних температур і характеристик стійкості до корозії. Для більшості високотемпературних застосувань ми рекомендуємо використовувати аустенітну нержавіючу сталь (наприклад, 304, 316L) для температур до 600°C і сплави на основі нікелю (Inconel 625, Incoloy 825) для температур до 850°C або в сильно корозійних середовищах. Металевий сердечник забезпечує структурну цілісність, необхідну для збереження напруги прокладки під навантаженням болта фланця, навіть якщо фланець і прокладка зазнають теплового розширення.
Основні властивості матеріалів металевого сердечника, які використовуються в наших зубчастих прокладках:
Вибір матеріалу металевого сердечника має вирішальне значення для досягнення бажаного терміну служби. Наприклад, на нафтопереробному заводі з робочою температурою 500°C і корозійним технологічним середовищем, що містить сполуки сірки, ми б визначили серцевину Inconel 625, яка забезпечує виняткову стійкість як до окислення, так і до сульфідації. У паропроводі електростанції, що працює при температурі 540°C, часто достатньо сердечника з нержавіючої сталі 316L з графітовим покриттям. Наша фабрика проводить ретельний аналіз матеріалу для кожного застосування, враховуючи робочу температуру, тиск і корозійну активність середовища, щоб рекомендувати оптимальний металевий сердечник. Ми також проводимо металургійні випробування, включаючи аналіз твердості, розтягування та розміру зерен, кожної партії матеріалу металевого сердечника, щоб забезпечити відповідність специфікаціям ASTM.
Щоб проілюструвати практичну різницю, розглянемо практичний приклад нафтохімічного заводу, який використовував прокладку сердечника з вуглецевої сталі під час експлуатації при 550°C. Прокладка вийшла з ладу через 6 місяців через окислення та втрату товщини. Після переходу на нашу зубчасту прокладку з нержавіючої сталі 316L із графітовою поверхнею термін служби прокладки збільшився до понад 4 років без помітної втрати герметичності. Ця довговічність безпосередньо перетворюється на скорочення зупинок на технічне обслуговування, підвищення безпеки установки та зниження загальних експлуатаційних витрат. Наша фабрика в Kaxite підтримує повну базу даних про характеристики матеріалів, що дозволяє нам вибрати оптимальний металевий сердечник для кожного високотемпературного застосування.

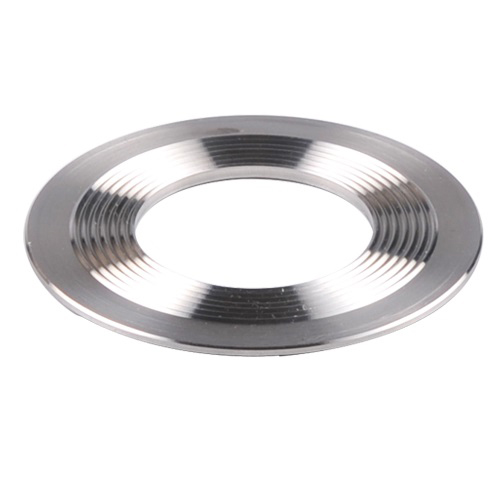

Зубчаста (або рифлена) конструкція металевих зубчастих прокладок — це не просто конструктивна особливість — це ключовий фактор високотемпературної герметизації. Концентричні зубці на поверхнях прокладки виконують багато функцій: вони зосереджують навантаження болта у вузьких кругових смугах, створюючи високі ущільнювальні напруги (до 500-700 МПа), які проникають у поверхню фланця та забезпечують ефективне ущільнення. Вони також дозволяють радіальне розширення та звуження прокладки під час термічного циклу, не викликаючи надмірної релаксації напруги. Крім того, зубці діють як численні незалежні ущільнювальні бар’єри, тому, якщо одна зубця порушена, сусідні зубці все ще зберігають герметичність. Ця надлишковість є особливо цінною у застосуваннях із високими температурами, де термічні цикли можуть спричинити рух фланця та переміщення прокладки.
Основні характеристики зубчастої конструкції наших зубчастих прокладок, що покращують продуктивність:
Наша фабрика проводить широке тестування для оптимізації геометрії зубців для різних застосувань. Ми протестували глибину зубців від 0,15 мм до 0,3 мм, а кроки (відстань між зубцями) від 1,0 мм до 2,0 мм, щоб визначити оптимальну комбінацію для конкретних температур і діапазонів тиску. Наша стандартна зубчаста прокладка має глибину зубців 0,25 мм і крок 1,5 мм, що, як ми виявили, забезпечує найкращий баланс герметизації та стійкості до пошкоджень від розчавлення. Ми також пропонуємо опцію «тонкого зубця» з кроком 1,0 мм для застосувань, які вимагають надзвичайно низьких рівнів витоку, наприклад, вакуумне обслуговування або робота з токсичними газами.
Реальний приклад нагрівача сирої сировини на нафтопереробному заводі, що працює при 480°C і має щоденні термічні цикли, демонструє цінність зубчастої конструкції. Оригінальні плоскі графітові прокладки вийшли з ладу протягом 3 місяців через сильне розслаблення та вибух. Після встановлення наших зубчастих прокладок із серцевиною 316L і графітовим покриттям термін служби подовжено до 3 років. Інженер заводу зазначив, що зубчасті прокладки зберігають свою герметичність навіть після того, як фланці змінювали температуру від навколишнього середовища до 480°C більше 100 разів, підтверджуючи здатність конструкції пристосовуватися до теплового руху. У Ningbo Kaxite Sealing Materials Co., Ltd. ми продовжуємо вдосконалювати нашу геометрію зубців і облицювальні матеріали, щоб задовольнити зростаючі вимоги застосування високотемпературної герметизації.
Ningbo Kaxite Sealing Materials Co., Ltd. виробляє широкий асортимент зубчастих прокладок для застосування в умовах високих температур, високого тиску та корозії. Наша лінійка продуктів включає стандартні та нестандартні розміри з різними матеріалами металевого сердечника та облицювальних матеріалів. У таблиці нижче наведено основні технічні характеристики наших найпопулярніших моделей зубчастих прокладок, які широко використовуються в нафтохімічній, енергетичній та нафтопереробній промисловості по всьому світу. Наша фабрика може виготовляти прокладки діаметром від 10 мм до 5000 мм і товщиною від 2 мм до 6 мм відповідно до конкретних вимог проекту.
| Модель | Основний матеріал | Облицювальний матеріал | Діапазон температур (°C) | Максимальний тиск (бар) | Глибина зубців (мм) | Товщина (мм) | Швидкість витоку (мл/хв) |
| КС-304-Г | Нержавіюча сталь 304 | Розширений графіт | -200 до 550 | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| КС-316Л-Г | Нержавіюча сталь 316L | Розширений графіт | -200-600 | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | Нержавіюча сталь 316L | PTFE (для корозійних середовищ) | -200-260 | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Інконель 625 | Розширений графіт | -200 до 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Розширений графіт | -200 до 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| КС-316Л-М | Нержавіюча сталь 316L | Слюда (високотемпературна ізоляція) | -200 до 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
На додаток до стандартних пропозицій, наша фабрика надає ряд нестандартних опцій для вирішення конкретних проблем із високими температурами. Ми пропонуємо зубчасті прокладки з «гнучким» сердечником (наприклад, гофрований металевий сердечник) для застосувань, що вимагають більшої стисливості, або з «кулачковим профілем» зубців для нерівних поверхонь фланців. Ми також можемо нанести на облицювання антипригарне покриття (наприклад, PTFE або нікель), щоб запобігти прилипанню прокладки до фланців, що особливо важливо для болтових з’єднань, які потребують періодичного розбирання.
Контроль якості є найважливішим у нашому виробничому процесі. Кожна зубчаста прокладка перевіряється на постійність глибини зубців за допомогою оптичних вимірювань, на площинність за допомогою гранітної поверхні та на наявність візуальних дефектів при освітленні високої інтенсивності. Ми також проводимо тест на витік гелієм на випадкових зразках із кожної партії, досягаючи рівня витоку нижче 10^-6 мбар·л/с для критичних застосувань. Наша фабрика в Нінбо Kaxite Sealing Materials Co., Ltd. надає повний звіт про випробування з кожним замовленням, включаючи сертифікати матеріалів, результати перевірки розмірів і дані про швидкість витоку. Ця прозорість і відданість якості гарантують, що наші зубчасті прокладки забезпечують продуктивність і надійність, необхідні в умовах високої температури.
Навіть найкраще розроблена зубчаста прокладка може передчасно вийти з ладу, якщо її не встановити та обслуговувати належним чином. Застосування при високих температурах накладає унікальні проблеми на встановлення прокладки: слід враховувати теплове розширення, необхідно точно контролювати крутний момент болтів, щоб уникнути надмірного або недостатнього стиснення, а прокладка та фланці не повинні містити забруднювачів, які можуть спричинити окислення або хімічний вплив при підвищених температурах. У компанії Ningbo Kaxite Sealing Materials Co., Ltd. ми розробили вичерпний посібник із встановлення та обслуговування на основі десятирічного досвіду роботи. Дотримання цих вказівок може подовжити термін служби зубчастих прокладок на 50-100 відсотків, значно зменшивши витрати на технічне обслуговування заводу та незаплановані зупинки.
Основні методи встановлення та обслуговування зубчастих прокладок у високотемпературних умовах:
Практичний приклад електростанції в Європі ілюструє вплив правильного встановлення. На заводі часто виходили з ладу зубчасті прокладки на лінії перегрітої пари (550°C, 120 бар). Аналіз показав, що несправності були спричинені нерівномірним моментом затягування болтів і неправильною підготовкою поверхні фланця. Після виконання наших інструкцій зі встановлення, включаючи очищення поверхні, калібрування динамометричних інструментів і процедуру повторного затягування після нагрівання, термін служби прокладки збільшився з середнього 8 місяців до понад 4 років. Керівник заводу повідомив, що вартість програми встановлення була нижчою, ніж вартість одного незапланованого відключення, підкресливши повернення інвестицій у належну практику встановлення.
Наша фабрика пропонує навчання на місці та нагляд за монтажем для критичних проектів. Ми також надаємо калькулятор моменту повторного затягування, який враховує питомі коефіцієнти теплового розширення матеріалів фланця та прокладки, щоб визначити оптимальний інтервал повторного затягування. Крім того, ми рекомендуємо зберігати зубчасті прокладки в чистому сухому середовищі, подалі від корозійної атмосфери та використовувати їх протягом терміну придатності (зазвичай 2 роки для прокладок з графітовим покриттям). Дотримуючись цих найкращих практик, оператори установок можуть максимізувати ефективність і термін служби своїх зубчастих прокладок у високотемпературних умовах.
Питання 1: Чи можна повторно використовувати металеві зубчасті прокладки після впливу високих температур?
Відповідь: Загалом ми не рекомендуємо повторно використовувати зубчасті прокладки після того, як вони були в експлуатації, особливо при високих температурах. Облицювальний матеріал (графіт або слюда) при початковому стисненні зазнає пластичної деформації, яка не може повністю відновитися. Повторне використання прокладки може призвести до недостатнього ущільнення та збільшення ризику протікання. Однак у деяких застосуваннях із низьким тиском і низькою температурою візуальний огляд може дозволити повторне використання, якщо облицювальний матеріал не має пошкоджень. Для високотемпературних робіт ми завжди рекомендуємо використовувати нову зубчасту прокладку, щоб забезпечити надійне ущільнення. Наша фабрика надає послуги з відновлення металевих прокладок серцевини, де облицювальний матеріал можна замінити, але серцевину необхідно перевірити на предмет деформації або корозії.
Запитання 2: Яка максимальна робоча температура для металевої зубчастої прокладки з графітовим покриттям?
Відповідь: Максимальна безперервна робоча температура для зубчастої прокладки з розширеним графітовим покриттям залежить від середовища. В окислювальній атмосфері (повітря) максимальна температура зазвичай становить 550°C, оскільки графіт починає окислюватися при вищих температурах. В інертній або відновній атмосфері графіт можна використовувати до 850°C. Для температур вище 550°C в умовах окислення ми рекомендуємо використовувати слюдяну поверхню або ущільнення метал-метал (без поверхні) для наших зубчастих прокладок. Наша фабрика надає детальні температурні графіки для кожного облицювального матеріалу, щоб допомогти вам вибрати відповідний варіант для вашого конкретного середовища.
Запитання 3: Як металеві зубчасті прокладки відрізняються від спіральних прокладок для високотемпературних застосувань?
Відповідь: як зубчасті прокладки, так і спіральні прокладки чудово підходять для застосування при високих температурах, але вони мають різні характеристики. Зубчасті прокладки забезпечують більш щільне ущільнення при високих температурах і менш схильні до ослаблення обмотки під час термічних циклів. Вони також мають вищу стійкість до вибухів і легше встановлюються на нерівні фланці. З іншого боку, спірально намотані прокладки є більш гнучкими та можуть витримувати більші зміщення фланців. Наша фабрика в Нінбо Kaxite Sealing Materials Co., Ltd. рекомендує зубчасті прокладки для критичних робіт із високими температурами та високим тиском, де надійність має першорядне значення, а також спіральні прокладки для менш вимогливих застосувань, де пошкодження фланців викликає занепокоєння.
Запитання 4: Чи можна використовувати металеві зубчасті прокладки у вакуумних службах за високих температур?
Відповідь: Так, зубчасті прокладки підходять для вакуумних робіт при високих температурах, за умови, що облицювальний матеріал стабільний в умовах вакууму (наприклад, графіт або слюда). Металевий сердечник забезпечує необхідну структурну цілісність, щоб витримувати зовнішній атмосферний тиск, а зубці забезпечують герметичність навіть при низькому внутрішньому тиску. Для застосування у вакуумі ми рекомендуємо малий крок зубців (1,0 мм) і високоякісне графітове покриття з низькими характеристиками виділення газів. Наш завод постачає зубчасті прокладки для високотемпературних вакуумних печей, що працюють при 800°C і 10^-5 мбар, з чудовими результатами.
Запитання 5: Які сертифікати має Ningbo Kaxite Sealing Materials Co., Ltd. для своїх металевих зубчастих прокладок?
Відповідь: наші зубчасті прокладки виготовляються відповідно до стандартів ISO 9001:2015 (управління якістю) та ISO 14001:2015 (управління навколишнім середовищем). Ми також маємо сертифікат TA-Luft (VDI 2440) для прокладок з низьким рівнем викидів і відповідаємо вимогам ASME B16.20 і API 607 щодо пожежної безпеки. Наші прокладки перевіряються незалежними сторонніми лабораторіями на відповідність стандартам ASTM, включаючи ASTM F112 на витік і ASTM F36 на стисливість. Ми надаємо повний набір сертифікатів випробувань і відстеження матеріалу з кожною партією, забезпечуючи повну відповідність найсуворішим міжнародним стандартам.
Придатність металевих зубчастих прокладок для високотемпературних середовищ підтверджується їх надійним вибором матеріалів, геніальною зубчастою геометрією та перевіреною ефективністю при температурному циклі. Металевий сердечник забезпечує необхідну міцність і термічну стабільність, облицювальні матеріали (графіт або слюда) забезпечують зручність і хімічну стійкість, а зубці створюють численні лінії ущільнення з високим напруженням, які зберігають цілісність, незважаючи на рух фланців і розслаблення болтів. Наша фабрика Ningbo Kaxite Sealing Materials Co., Ltd. протягом двох десятиліть удосконалювала виробництво зубчастих прокладок, пропонуючи широкий спектр матеріалів і конфігурацій, щоб відповідати вимогам найсуворіших високотемпературних застосувань. Наша відданість якості, інноваціям і підтримці клієнтів гарантує, що наші прокладки забезпечують надійну, довговічну герметизацію на нафтопереробних заводах, електростанціях і хімічних підприємствах по всьому світу.
Ви зіткнулися зі складною високотемпературною герметизацією?Зв’яжіться з Ningbo Kaxite Sealing Materials Co., Ltd. сьогоднідля вичерпної консультації по прокладці. Укажіть свою робочу температуру, тиск, середовище та деталі фланців, і наша команда інженерів порекомендує оптимальний матеріал і дизайн зубчастої прокладки. Ми пропонуємо безкоштовні зразки для тестування, конкурентоспроможні ціни та швидку доставку в будь-яке місце.Замовте безкоштовний зразок зубчастої прокладки та пакет технічних даних зараз у компанії Ningbo Kaxite Sealing Materials Co., Ltd. і забезпечте безпеку та надійність вашої високотемпературної системи.
