У величезному та різноманітному просторі промислового ущільнення небагато продуктів продемонстрували стійкість кільцевої прокладки з м’якого заліза. У той час як екзотичні сплави, передові полімери та композитні матеріали з’явилися протягом десятиліть, прокладка з’єднувального кільця з м’якого заліза залишається основним рішенням для інженерів і спеціалістів з технічного обслуговування в незліченних галузях. Його незмінна популярність не є справою інерції чи відсутності інновацій; це свідчення унікальної комбінації властивостей, які роблять його винятково придатним для широкого спектру загальних промислових застосувань.
Незмінна привабливість кільцевої прокладки з м’якого заліза полягає в її простоті та ефективності. TheКільцева прокладкаце металевий ущільнювальний елемент, зазвичай восьмикутного або овального поперечного перерізу, призначений для використання у фланцевих з'єднаннях з відповідними канавками. Під час стиснення кільцева прокладка з м’якого заліза пластично деформується, створюючи щільне з’єднання метал-метал. Ця конструкція була перевірена протягом більш ніж століття використання в паровій, водній, газовій та нафтовій сферах. Його популярність заснована на надійності, універсальності та економічній ефективності. У цій статті представлено комплексний технічний аналіз кільцевої прокладки з м’якого заліза, досліджено властивості її матеріалу, механізми ущільнення, діапазон застосування та причини, чому вона залишається кращим вибором для інженерів у загальних промислових умовах. Ми також обговоримо конкретні технічні параметри, які визначають його ефективність, і критерії вибору, які забезпечують його ефективне застосування.
Щоб зрозуміти, чому кільцева прокладка з м’якого заліза залишається популярною, ми повинні спочатку зрозуміти її фундаментальну конструкцію та принцип ущільнення. Прокладка кільцевого з’єднання – це металевий ущільнювальний елемент, виготовлений на механічній обробці, який зазвичай має восьмикутний або овальний поперечний переріз. Він використовується в поєднанні з фланцями, які мають відповідний паз, відомий як фланець кільцевого з’єднання (фланець RTJ). Конструкція стандартизована відповідно до ASME B16.20 та API 6A, які визначають розміри, матеріали та вимоги до випробувань для кільцевих прокладок.
Механізм ущільнення кільцевої прокладки заснований на принципі пластичної деформації. Коли фланцеві болти затягуються, прокладка стискається в паз фланця. Матеріал м’якого заліза, будучи відносно м’яким і пластичним, пластично деформується, заповнюючи невеликі нерівності на поверхні канавок. Ця деформація створює високоефективне ущільнення метал-метал, при цьому матеріал прокладки відповідає профілю канавки. Отримане ущільнення здатне витримувати високий тиск і температуру. Ключем є м'якість матеріалу заліза, що дозволяє йому деформуватися без розтріскування, і твердість матеріалу фланця, який забезпечує жорстку контрповерхню, до якої притискається прокладка.
Конструкція прокладки кільцевих з’єднань пропонує кілька властивих переваг. По-перше, ущільнення метал-метал забезпечує дуже низький рівень витоку, що робить його придатним для застосувань, де витік є неприйнятним. По-друге, конструкція має високу стійкість до продування, оскільки прокладка механічно фіксується в канавці. По-третє, конструкція відносно проста в установці та обслуговуванні зі стандартними значеннями крутного моменту для затягування болтів. Геометрія прокладки, восьмикутна чи овальна, впливає на розподіл тиску ущільнення. Восьмикутна конструкція забезпечує більш позитивну лінію ущільнення, тоді як овальна конструкція часто використовується в старих або нижчих системах тиску. наNingbo Kaxite Sealing Materials Co., Ltd.,ми виробляємо кільцеві прокладки як восьмикутної, так і овальної форми, використовуючи високоякісні матеріали з м’якого заліза для забезпечення надійної герметизації в різноманітних промислових застосуваннях.
У наступній таблиці наведено основні конструктивні особливості та принципи ущільнення прокладки RTJ з м’якого заліза.
| Особливість | опис | Вигода |
| Форма прокладки | Восьмикутний або овальний переріз | Забезпечує певну лінію ущільнення; покращує концентрацію сили ущільнення |
| Матеріал прокладки | М'який чавун (низьковуглецева сталь, 0,05-0,15% C) | Дозволяє пластичній деформації заповнити нерівності поверхні; забезпечує високу ефективність ущільнення |
| Ущільнювальний механізм | Контакт металу з металом шляхом пластичної деформації | Створює герметичне ущільнення, стійке до вибуху |
| Фланцевий паз | Стандартна кільцева з'єднувальна канавка (ASME B16.20) | Забезпечує сумісність зі стандартними фланцями RTJ |
| Болтове навантаження | Застосовується через фланцеві болти для стиснення прокладки | Створює силу ущільнення; полегшує деформацію та герметизацію |
Простота конструкції кільцевої прокладки у поєднанні з її надійною герметизуючою здатністю зробили її надійним вибором протягом десятиліть. Його постійне використання є свідченням ефективності цього інженерного рішення, яке було вдосконалено роками практичного застосування. М’яке залізо з його специфічними властивостями є ключовим фактором цього успіху.
Властивості матеріалу м’якого заліза є ключем до його ефективності як матеріалу прокладки кільцевих з’єднань. Термін «м’який чавун» у цьому контексті відноситься до низьковуглецевої сталі, зазвичай із вмістом вуглецю від 0,05% до 0,15%. Цей низький вміст вуглецю надає матеріалу характерну м'якість і пластичність. Специфічні властивості, які роблять його придатним для прокладок кільцевих з’єднань, це низька твердість, висока пластичність, помірна міцність на розрив і хороша стійкість до корозії.
М'яке залізо характеризується низькою твердістю, як правило, в діапазоні 90-120 за шкалою твердості за Брінеллем (HB). Ця м’якість дозволяє прокладці пластично деформуватися під прикладеним навантаженням болта, дозволяючи їй відповідати поверхні канавки фланця та створювати герметичне ущільнення. Пластичність матеріалу гарантує, що він буде деформуватися без тріщин і руйнувань. Межа міцності на розрив м’якого заліза помірна і зазвичай становить від 350 до 450 МПа. Це забезпечує достатню міцність, щоб протистояти зусиллям екструзії, які можуть виникати під час роботи під високим тиском. Його корозійна стійкість, як правило, достатня для більшості промислових рідин, хоча він не підходить для сильно корозійних середовищ.
У контексті кільцевих прокладок спеціальні властивості матеріалу визначаються стандартами, наприклад ASME B16.20. Стандарт визначає прийнятний склад і твердість прокладок з м’якого заліза, що гарантує стабільність і надійність матеріалу. Матеріал не повинен мати таких дефектів, як розшарування, тріщини або включення, які можуть порушити герметичність. У Kaxite ми ретельно відбираємо та перевіряємо наші матеріали з м’якого заліза, щоб переконатися, що вони відповідають суворим вимогам цих стандартів. Наші процеси контролю якості включають випробування на твердість, випробування на розтягування та візуальний огляд, щоб переконатися, що матеріал підходить для запланованого застосування.
У наступній таблиці підсумовано основні властивості матеріалу м’якого чавуну, який використовується в прокладках кільцевих з’єднань.
| Власність | Типове значення | Значимість |
| Вміст вуглецю | 0,05 - 0,15% | Визначає м'якість і пластичність |
| Твердість (Brinell HB) | 90 - 120 | Допускає пластичну деформацію; забезпечує герметичність |
| Межа текучості | 200 - 280 МПа | Мінімальна напруга, необхідна для деформації |
| Міцність на розрив | 350 - 450 МПа | Стійкий до екструзії та зберігає структурну цілісність |
| Подовження | 25 - 35% | Вказує на пластичність; здатність деформуватися без розтріскування |
| Стійкість до корозії | Помірний | Придатний для загального промислового застосування |
Вибір м’якого заліза як матеріалу прокладки є свідомим інженерним рішенням. Поєднання його властивостей — м’якість, пластичність і помірна міцність — робить його ефективним ущільнювальним матеріалом для широкого спектру загальних промислових застосувань. Здатність матеріалу прилягати до поверхні канавки є центральною для його ефективності, а його стійкість до екструзії гарантує, що ущільнення залишається непошкодженим під тиском. Цей баланс властивостей підтвердив ефективність протягом багатьох десятиліть використання, що робить його надійним і надійним вибором.
Ефективність кільцевих з’єднувальних прокладок з м’якого чавуну в загальному промисловому застосуванні характеризується кількома ключовими характеристиками. До них відносяться надійність ущільнення, стійкість до тиску і температури, простота монтажу і сумісність з широким спектром рідин. Ці робочі характеристики є основною причиною, чому прокладка залишається популярною серед інженерів і спеціалістів з обслуговування.
Надійність ущільнення є, мабуть, найважливішою характеристикою ефективності. Здатність прокладки з м’якого заліза пластично деформуватися та прилягати до канавки фланця створює високоефективне ущільнення. Це ущільнення стійке до вибуху навіть в умовах високого тиску та здатне підтримувати низький рівень витоку протягом тривалого часу. Ущільнення «метал-метал» також є міцним і стійким до втоми, що робить його придатним для застосувань із термоциклічним циклом. Сам матеріал з м’якого заліза стійкий до хімічного впливу багатьох звичайних промислових рідин.
Ще однією важливою характеристикою є стійкість до тиску та температури. Кільцеві з’єднувальні прокладки з м’якого заліза можна використовувати при тиску до 2500 psi і температурах до 550°C (1000°F), залежно від застосування. Цей широкий робочий діапазон робить їх придатними для широкого спектру промислових послуг. Міцність матеріалу та стійкість до повзучості мають вирішальне значення для збереження ущільнення при підвищених температурах і тиску. Здатність прокладки зберігати свою цілісність за цих умов є важливою для тривалої надійності.
Простота монтажу є ще одним фактором, який сприяє його популярності. Кільцева прокладка відносно проста в установці зі стандартними значеннями крутного моменту для затягування болтів. Прокладка вставляється в паз фланця, а болти закручуються з заданим моментом. Процес установки простий і не вимагає спеціальних інструментів або навичок. Така простота встановлення скорочує час роботи та ймовірність помилок встановлення.
Сумісність з широким спектром рідин є ще однією важливою перевагою. М’яке залізо сумісне з широким спектром промислових рідин, включаючи пару, воду, нафту, природний газ і багато хімікатів. Ця універсальність робить його практичним вибором для багатьох застосувань, оскільки його можна використовувати в різноманітних службах, не вимагаючи різних матеріалів прокладки. Це особливо корисно для заводів з декількома послугами та обмеженим запасом різних типів прокладок.
У наведеній нижче таблиці наведено основні робочі характеристики кільцевих з’єднувальних прокладок з м’якого заліза.
| Характеристика продуктивності | опис | Переваги промислового застосування |
| Надійність герметизації | Пластична деформація створює ефективне ущільнення метал-метал | Низький рівень витоку, надійне ущільнення |
| Стійкість до тиску | Здатність герметизувати при тиску до 2500 psi | Підходить для застосування під високим тиском |
| Термостійкість | Здатність зварюватися при температурах до 550°C | Підходить для застосування при високих температурах |
| Простота монтажу | Проста установка зі стандартними значеннями крутного моменту | Зменшує робочий час і потенційні помилки |
| Сумісність з рідинами | Сумісний з широким спектром промислових рідин | Універсальний і практичний для багатьох застосувань |
| Довговічність | Стійкість до втоми та термоциклування | Довгий термін служби та скорочення обслуговування |
Ці робочі характеристики в поєднанні з економічною ефективністю роблять кільцеву прокладку з м’якого заліза популярним вибором для загального промислового використання. Його надійність і універсальність гарантують, що він залишатиметься надійним рішенням для герметизації в доступному для огляду майбутньому.
Кільцева прокладка з м’якого заліза використовується в широкому діапазоні загальних промислових застосувань у багатьох галузях промисловості. Його універсальність є ключовим фактором його незмінної популярності. Прокладка зазвичай зустрічається в нафтовій і газовій промисловості, де вона використовується в клапанах, фланцях і системах трубопроводів. Він також використовується в нафтохімічній промисловості, на нафтопереробних і хімічних заводах. В електроенергетиці він використовується в парових системах, котлах і турбінах. Прокладка також використовується у промисловості водопостачання та очищення стічних вод, а також у гірничодобувній та будівельній галузях. Його здатність забезпечувати надійне ущільнення в широкому спектрі послуг є головною перевагою.
У нафтогазовому секторі кільцева прокладка з м’якого заліза часто використовується в устьовому обладнанні, новорічних ялинках і трубопроводах. Його здатність витримувати високий тиск і температуру робить його придатним для таких вимогливих застосувань. У нафтохімічній промисловості він використовується у фланцевих з’єднаннях на технологічних установках, де він повинен захищати від широкого спектру хімічних речовин і технологічних рідин. Його універсальність означає, що його можна використовувати з різноманітними матеріалами та конструкціями фланців.
В енергетичній промисловості кільцева прокладка з м’якого заліза використовується у високотемпературних парових системах, де її здатність витримувати термічні цикли є критичною. Він також використовується в системах охолодження води та інших допоміжних послугах. Його надійність і тривалий термін служби роблять його економічно ефективним рішенням для таких складних застосувань. У промисловості водопостачання та водовідведення прокладка використовується в трубопроводах і очисних спорудах, де цінні її стійкість до корозії та простота встановлення.
У наступній таблиці наведено приклади конкретних застосувань кільцевих з’єднувальних прокладок з м’якого чавуну в різних галузях промисловості.
| Промисловість | Типові застосування | Чому RTJ з м’якого заліза підходить |
| Нафта і газ | Устьове обладнання, арматура, трубопроводи, фланці | Стійкість до високого тиску та температури, надійне ущільнення |
| Нафтохімічний | Технологічні установки, реактори, теплообмінники | Універсальність у хімічній стійкості, здатність до високого тиску |
| Генерація електроенергії | Парові системи, котли, турбіни, системи охолодження | Стійкість до високих температур, стійкість до термічних циклів |
| Вода та стічні води | Трубопроводи, очисні споруди, насосні станції | Стійкість до корозії, простота монтажу |
| Гірнича справа та будівництво | Пульпопроводи, фланці обладнання | Довговічність, економічність |
Компанія Ningbo Kaxite Sealing Materials Co., Ltd. виробляє кільцеві прокладки з м’якого заліза для широкого спектру галузей промисловості. Наша фабрика оснащена прецизійним обладнанням для обробки та перевірки, щоб гарантувати, що наші кільцеві прокладки відповідають найвищим стандартам якості. Ми розуміємо, що кожна галузь має свої особливі вимоги, і ми пропонуємо ряд прокладок для кільцевих з’єднань для задоволення цих потреб. Наша відданість якості та надійності зробила нас надійним постачальником для багатьох провідних промислових компаній. Широке використання кільцевих з’єднувальних прокладок з м’якого заліза в цих різноманітних галузях є свідченням їх перевіреної ефективності та надійності.
Технічні характеристики та параметри якості кільцевих з’єднувальних прокладок із м’якого чавуну визначаються кількома міжнародними стандартами. Найважливішим з них є ASME B16.20, який охоплює металеві прокладки для фланців труб. Цей стандарт визначає розміри, матеріали та вимоги до випробувань для кільцевих прокладок. Дотримання цього стандарту має важливе значення для забезпечення сумісності прокладки з фланцем і забезпечення необхідної герметичності. Інші відповідні стандарти включають API 6A (для гирлового обладнання) і DIN 2696 (європейський стандарт).
Ключові технічні характеристики кільцевої прокладки з м’якого чавуну включають розміри прокладки, твердість, обробку поверхні та склад матеріалу. Розміри прокладки визначаються розміром фланця, класом тиску та типом прокладки (восьмикутна або овальна). Розміри точно контролюються, щоб забезпечити правильну посадку в канавці фланця. Твердість прокладки з м’якого заліза має бути в межах зазначеного діапазону, щоб забезпечити належну деформацію та герметизацію. Оздоблення поверхні прокладки також має вирішальне значення для герметизації, оскільки вона має бути достатньо гладкою, щоб забезпечити гарне ущільнення, але мати контрольовану шорсткість, щоб полегшити початкове встановлення.
У наступній таблиці наведено основні технічні характеристики та параметри якості для типової кільцевої прокладки з м’якого заліза.
| Параметр | Специфікація | Критерії прийняття |
| Стандартний | ASME B16.20 | Відповідність стандартним розмірам і матеріалам |
| Стиль прокладки | Восьмикутна або овальна | Визначається конструкцією та застосуванням фланця |
| матеріал | М'який чавун (низьковуглецева сталь) | 0,05-0,15% вміст вуглецю |
| Твердість (Brinell HB) | 90-120 HB | Забезпечує належну деформацію та герметизацію |
| Оздоблення поверхні (Ra) | 1,6-3,2 мкм | Забезпечує стабільну герметизуючу поверхню |
| Розміри прокладки | Відповідно до ASME B16.20 | Точні розміри забезпечують правильну посадку в паз фланця |
| Візуальний огляд | Без дефектів (тріщини, розшарування, вкраплення) | Забезпечує цілісність матеріалу |
| Сертифікат відповідності | Надається з кожним замовленням | Документально підтверджує відповідність ТУ та стандартам якості |
У Ningbo Kaxite Sealing Materials Co., Ltd. ми ретельно перевіряємо наші кільцеві прокладки з м’якого заліза, щоб переконатися, що вони відповідають цим специфікаціям. Наш процес контролю якості включає перевірку матеріалу, випробування на твердість, перевірку розмірів і візуальну перевірку. Також до кожного замовлення ми надаємо сертифікат відповідності, що документально підтверджує якість прокладок. Ця прихильність до якості гарантує, що наші кільцеві прокладки надійно працюють у найвимогливіших промислових застосуваннях.

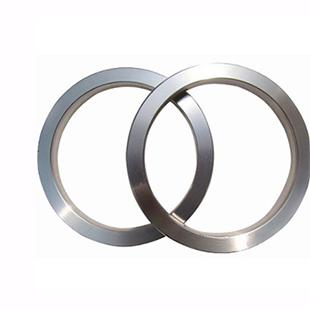

Питання 1: Яка різниця між восьмигранними та овальними кільцевими прокладками?
Відповідь: Основною відмінністю між восьмикутними та овальними кільцевими прокладками є форма поперечного перерізу. Восьмикутна прокладка має плоску верхню та нижню поверхні з кутовими сторонами, тоді як овальна прокладка має округлий поперечний переріз. Восьмикутна конструкція забезпечує більш позитивну лінію герметизації та вимагає меншого навантаження на болт для герметизації, тоді як овальна конструкція часто використовується в старих або нижчих системах тиску. Обидві конструкції визначаються ASME B16.20 і зазвичай використовуються в промислових цілях. Компанія Ningbo Kaxite Sealing Materials Co., Ltd. виробляє обидва типи прокладок кільцевих з’єднань відповідно до конкретних вимог наших клієнтів.
Запитання 2: Який діапазон температур і тиску для кільцевих прокладок з м’якого заліза?
Відповідь: кільцеві з’єднувальні прокладки з м’якого заліза можна використовувати при температурах до 550°C (1000°F) і тиску до 2500 psi, залежно від конкретного застосування та конструкції фланця. Межі температури та тиску визначаються промисловими стандартами, такими як ASME B16.5 і B16.34. Фактичні обмеження залежать від використовуваного матеріалу та конструкції фланця. Для застосувань, що вимагають вищих температур або тиску, інші матеріали, такі як нержавіюча сталь або леговані матеріали, можуть бути більш доречними.
Запитання 3: Чи підходять кільцеві прокладки з м’якого заліза для використання в корозійних середовищах?
Відповідь: кільцеві з’єднувальні прокладки з м’якого заліза не рекомендуються для висококорозійних середовищ, оскільки матеріал сприйнятливий до корозії. Для застосувань, пов’язаних із корозійними хімікатами, кислотними чи лужними розчинами або солоною водою, краще використовувати більш стійкий до корозії матеріал, наприклад нержавіючу сталь, інконель або монель. У Ningbo Kaxite Sealing Materials Co., Ltd. ми пропонуємо прокладки кільцевих з’єднань із різноманітних матеріалів, які підходять для різних застосувань.
Запитання 4: Як визначити правильний розмір прокладки кільцевого з’єднання для мого фланця?
Відповідь: правильний розмір прокладки кільцевого з’єднання визначається розміром фланця та класом тиску, як визначено в ASME B16.5 або інших застосовних стандартах. Розмір прокладки зазвичай визначають за номінальним розміром труби (NPS) і класом тиску (наприклад, клас 150, 300, 600 тощо). Прокладка також повинна відповідати розміру та формі канавки фланця. Щоб визначити правильний розмір, рекомендовано ознайомитися з відповідним стандартом або специфікаціями виробника фланців.
Запитання 5: Який очікуваний термін служби кільцевої прокладки з м’якого заліза?
Відповідь: Очікуваний термін служби кільцевої прокладки з м’якого заліза залежить від умов застосування, включаючи температуру, тиск і корозійну природу рідини. За звичайних умов експлуатації та належного встановлення кільцева прокладка з м’якого заліза може забезпечувати надійну роботу протягом багатьох років, часто перевищуючи термін служби самого обладнання. Термін служби прокладки зазвичай обмежений впливом термічного циклу та корозії, але за умови належного обслуговування та періодичної перевірки прокладку можна використовувати протягом тривалого часу.
Кільцева прокладка з м’якого заліза продовжує залишатися популярним вибором для загального промислового використання, оскільки вона пропонує унікальне поєднання надійності ущільнення, універсальності та економічності. Його проста, але ефективна конструкція, заснована на пластичній деформації матеріалу з м’якого заліза, створює надійне ущільнення металу до металу, яке може витримувати високий тиск і температури. Сумісність прокладки з широким спектром промислових рідин і простота встановлення роблять її практичним вибором для багатьох застосувань. Його підтверджена історія надійної роботи зробила його надійним рішенням для нафтогазової, нафтохімічної промисловості, виробництва електроенергії, очищення води та інших галузей.
Технічні характеристики та параметри якості, визначені галузевими стандартами, забезпечують послідовність і надійність кільцевих прокладок з м’якого заліза. Дотримуючись цих стандартів і підтримуючи суворий контроль якості, такі виробники, як Ningbo Kaxite Sealing Materials Co., Ltd., гарантують, що їхні прокладки відповідають найвищим рівням продуктивності та безпеки. Незмінна популярність кільцевої з’єднувальної прокладки з м’якого заліза є свідченням її надійності та ефективності, і вона залишатиметься цінним рішенням ущільнення протягом багатьох років.
Зв’яжіться з Ningbo Kaxite Sealing Materials Co., Ltd. сьогодніщоб обговорити ваші вимоги до кільцевої прокладки та дізнатися, як наші продукти можуть забезпечити надійне ущільнення для ваших промислових застосувань.
