У нафтохімічній промисловості один витік фланця на установці гідрокрекінгу високого тиску може спровокувати аварійну зупинку, що коштує понад 500 000 доларів США на день у вигляді втрати виробництва. На електростанції витік пари на вхідному фланці турбіни може призвести до вимушеного відключення, яке триває кілька днів. Це не рідкість. Вони є прямим наслідком несправності ущільнень і є одним із найважливіших джерел незапланованого обслуговування та втрати виробництва у важкій промисловості. Компонент у центрі цього виклику – прокладка. І серед прокладок одна конструкція довела свою виняткову ефективність у запобіганні цим дорогим несправностям: прокладка кільцевого з’єднання.
Прокладка кільцевого з’єднання – це металевий ущільнювальний елемент, який використовується в умовах високого тиску та високих температур, де надійність не підлягає обговоренню. На відміну від м’яких прокладок, які покладаються на стисливість для створення ущільнення, прокладка кільцевого з’єднання створює ущільнення завдяки точному контакту метал-метал між прокладкою та канавкою на поверхнях фланців. Ця конструкція забезпечує ущільнення, яке є стійким до вибуху, має високу стійкість до термічних циклів і здатне протистояти тиску, який міг би зруйнувати інші типи прокладок. Результатом є різке скорочення незапланованого технічного обслуговування та втрати виробництва. У цій статті пояснюється, як прокладка кільцевих з’єднань досягає цього, досліджуючи її конструкцію, матеріали, установку та продуктивність у найвимогливіших промислових середовищах. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика займається виробництвомКільцеві прокладкибільше двох десятиліть, і ми на власні очі побачили, як правильна прокладка може змінити надійність установки.
Прокладка кільцевого з’єднання — це суцільне металеве ущільнювальне кільце, оброблене до точних розмірів і призначене для розміщення у відповідній канавці, виконаній на поверхнях фланців. Прокладка, як правило, має овальну або восьмикутну форму поперечного перерізу, і доступна в діапазоні стандартних розмірів, визначених API 6A та ASME B16.20. Коли фланцеві болти затягуються, прокладка стискається між двома поверхнями канавки. Метал злегка деформується, створюючи щільне контактне ущільнення. Це принципово відрізняється від м’якої прокладки, яка покладається на стисливість матеріалу для заповнення недоліків на поверхні фланця. Прокладка кільцевого з’єднання покладається на точну геометрію канавки та прокладки для створення міцного та надійного ущільнення.
Ключовою перевагою кільцевої прокладки є її стійкість до вибуху. У м’якій прокладці ущільнювальний елемент обмежений між поверхнями фланців, але не зафіксований механічно на місці. Якщо внутрішній тиск перевищує силу стиснення болтів, прокладку можна виштовхнути із з’єднання — явище, відоме як вибух. Це катастрофічна несправність, яка вивільняє технологічну рідину та може призвести до травм або смерті. Кільцева прокладка не може вибухнути, оскільки вона механічно застрягла в канавці. Канавка діє як утримуюча ємність, і прокладка стискається в ній. Навіть якщо навантаження на болти втрачено, прокладка залишається на місці, зберігаючи герметичність. Це важлива функція безпеки в системах високого тиску.
У наведеній нижче таблиці порівнюються особливості конструкції та робочі характеристики кільцевих з’єднувальних прокладок і м’яких прокладок.
| Особливість | Кільцева прокладка | М'яка прокладка (лист) |
| Ущільнювальний механізм | Лінійний контакт метал-метал | Стиснення м'якого матеріалу |
| Стійкість до вибуху | Відмінно (механічно захоплений) | Погано (можна екструдувати) |
| Номінальний тиск | До 10 000 psi (690 бар) | До 1000 psi (69 бар) |
| Температурний рейтинг | До 1000°C (залежно від матеріалу) | До 500°C (залежно від матеріалу) |
| Повторне використання | Не рекомендується | Не рекомендується |
| Типові програми | Устя свердловин, трубопроводи, нафтопереробні заводи, електростанції | Загальнопромислові трубопроводи, системи низького тиску |

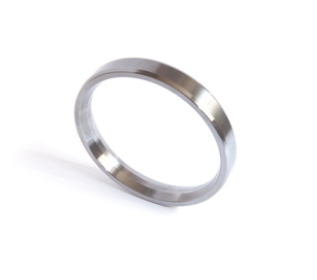

Конструкція кільцевої прокладки стандартизована для забезпечення взаємозамінності. Найбільш поширеними моделями є тип R (овальний або восьмикутний), тип RX (для більш високого тиску) і тип BX (для надзвичайно високого тиску). Кожен стиль має певну геометрію канавок і номінальний тиск. наNingbo Kaxite Sealing Materials Co., Ltd., ми виготовляємо всі три стилі з різних матеріалів, щоб відповідати вимогам різних застосувань.
Ущільнення «метал-метал» кільцевої прокладки є ключем до її здатності запобігати вибуху та протіканню. Коли фланцеві болти затягуються, прокладка притискається до поверхонь канавок. Початковий контакт — це лінія контакту — вигнута поверхня прокладки стикається з плоскою поверхнею канавки. Зі збільшенням навантаження на болт метал на лінії контакту пластично деформується, створюючи більш широку площу контакту. Ця деформація обмежена дуже маленькою областю, і вона створює щільне та пружне ущільнення. Ущільнення є герметичним, оскільки контакт металу з металом усуває мікроскопічні зазори, через які рідина може витікати. Він пружний, оскільки пружна деформація прокладки та фланця дозволяє з’єднанню витримувати невеликі рухи без втрати контакту.
Геометрія канавки має вирішальне значення для ефективності ущільнення. Канавка обробляється до точного кута (зазвичай 23° для прокладок типу R) і глибини. Коли прокладка стискається, розклинювання канавки змушує матеріал прокладки щільно контактувати з поверхнями канавки. Це створює ущільнення, яке стає щільнішим із збільшенням тиску. Це відоме як ущільнення під тиском. Чим вищий внутрішній тиск, тим сильніше прокладка притискається до поверхонь канавок і тим щільнішим стає ущільнення. Це протилежність м’якій прокладці, яку можна виштовхнути із з’єднання високим тиском. У таблиці нижче показано співвідношення між внутрішнім тиском і силою ущільнення для прокладки кільцевого з’єднання.
| Внутрішній тиск (бар) | Сила ущільнення (Н/мм) | Контактна напруга (МПа) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Ущільнення під тиском робить прокладку кільцевих з’єднань настільки ефективною для запобігання вибуху. Навіть якщо навантаження на болт зменшується внаслідок теплового розширення або розслаблення, внутрішній тиск продовжує живити ущільнення. Це важлива функція безпеки в системах високого тиску. На нашому заводі ми перевіряємо кожну партію прокладок кільцевих з’єднань, щоб перевірити їх ущільнення під дією тиску. Ми використовуємо гідравлічний випробувальний стенд, який застосовує внутрішній тиск до випробувального фланця та вимірює швидкість витоку. Наші прокладки постійно забезпечують рівень витоку, який значно нижчий за допустимі межі API 6A та ASME B16.20.
Матеріал, з якого виготовлена кільцева прокладка, визначає її здатність протистояти корозійним і термічним умовам застосування. Прокладка, виготовлена з невідповідного матеріалу, передчасно вийде з ладу, що призведе до незапланованого обслуговування та втрати виробництва. Найпоширенішими матеріалами для кільцевих прокладок є м’яке залізо, низьковуглецева сталь, нержавіюча сталь (304, 316, 321) і екзотичні сплави, такі як інконель, монель і хастеллой. Кожен матеріал має певний температурний діапазон і стійкість до корозії. Вибір матеріалу повинен базуватися на технологічній рідині, робочій температурі та необхідному терміні служби.
М'яке залізо є найбільш економічним матеріалом і підходить для низькотемпературних, неагресивних застосувань. Низьковуглецева сталь використовується для дещо більш вимогливих застосувань. Нержавіюча сталь 304 і 316 є робочими конячками галузі, пропонуючи хорошу стійкість до корозії та міцність при високих температурах. Нержавіюча сталь 321 стабілізована титаном для запобігання міжкристалітній корозії при високих температурах. Інконель і монель використовуються в найбільш агресивних середовищах, таких як ті, що містять хлориди або високотемпературну пару. У наведеній нижче таблиці вказано температурні та корозійні межі звичайних матеріалів прокладок кільцевих з’єднань.
| матеріал | Макс. Температура (°C) | Стійкість до корозії | Типові програми |
| М'яке залізо | 400 | Бідний | Низький тиск, не корозійні служби |
| Низьковуглецева сталь | 500 | Ярмарок | Загальнопромислові трубопроводи |
| Нержавіюча сталь 304 | 700 | добре | Більшість нафтопереробних і нафтохімічних послуг |
| Нержавіюча сталь 316 | 800 | Дуже добре | Корозійні середовища, високотемпературна пара |
| Нержавіюча сталь 321 | 900 | Дуже добре | Високотемпературні застосування |
| Інконель 625 | 1000 | Чудово | Екстремальні температури, дуже корозійний |
| Монель 400 | 800 | Чудово | Хлоридовмісні середовища |
Вибір правильного матеріалу є критичним інженерним рішенням. Прокладка, яка не є стійкою до технологічної рідини, піддається корозії, втрачаючи свою герметичність і потенційно забруднюючи процес. Прокладка, яка не розрахована на робочу температуру, буде розм’якшуватися або розповзатися, втрачаючи попереднє натягування та допускаючи витік. У Kaxite ми тісно співпрацюємо з нашими клієнтами, щоб вибрати оптимальний матеріал для кожного застосування. Ми підтримуємо повну базу даних про сумісність матеріалів і можемо надати конкретні рекомендації на основі умов процесу. Ця послуга є одним із способів, як ми допомагаємо нашим клієнтам зменшити незаплановане обслуговування та втрати виробництва.
Найміцніша кільцева прокладка в світі вийде з ладу, якщо її встановити неправильно. Монтаж є критичним фактором надійності ущільнення. Найпоширенішими помилками встановлення є: повторне використання прокладки, яка вже була стиснута, пошкодження прокладки під час транспортування, відсутність очищення канавки та застосування нерівномірного моменту затягування болтів. Кожна з цих помилок може призвести до передчасного виходу з ладу. Правильне встановлення – це систематичний процес, який необхідно ретельно виконувати.
Першим кроком є перевірка прокладки і канавки. Прокладка не повинна мати таких дефектів, як подряпини, вм’ятини або корозія. Канавка має бути чистою, сухою та вільною від будь-якого сміття або старого прокладочного матеріалу. Будь-яке пошкодження канавки буде перенесено на прокладку, перешкоджаючи належному ущільненню. Другим кроком є установка прокладки в паз. Поводитися з прокладкою потрібно обережно, щоб не пошкодити її. Його слід помістити в паз і перевірити, чи правильно він сидить. Третій крок — вирівнювання фланців. Фланці повинні бути паралельними та вирівняними відповідно до вказаних допусків. Невідповідність спричинить нерівномірне навантаження на прокладку та може призвести до витоку.
Четвертий крок - затягування болтів. Щоб забезпечити рівномірне завантаження, це потрібно робити зіркою або хрестом за кілька проходів. Остаточний момент затягування болта має відповідати специфікаціям виробника фланця. Необхідно використовувати калібрований динамометричний ключ. У таблиці нижче наведено зведення кроків встановлення та ключові моменти, які слід перевірити.
| Крок | Дія | Перевірка ключа |
| 1 | Огляньте прокладку та канавку | Без дефектів, чистий і сухий |
| 2 | Встановіть прокладку в паз | Правильно сісти |
| 3 | Вирівняти фланці | Паралельно і по центру |
| 4 | Затягніть болти у вигляді зірки | Кілька проходів, рівномірний крутний момент |
| 5 | Остаточна перевірка крутного моменту | Згідно специфікації |
На нашому заводі ми надаємо докладні інструкції зі встановлення з кожною прокладкою кільцевого з’єднання, яку ми постачаємо. Ми також пропонуємо нашим клієнтам навчання встановлення на місці. Наша технічна команда готова допомогти з будь-якими питаннями встановлення. Дотримуючись цих процедур, наші клієнти можуть гарантувати, що їхні прокладки кільцевих з’єднань забезпечать довгострокову надійність, яка є важливою для зменшення незапланованого технічного обслуговування та виробничих втрат.
Загальна вартість володіння (TCO) прокладки кільцевого з’єднання включає початкову ціну придбання, вартість встановлення, вартість обслуговування та вартість відмови. Хоча початкова ціна придбання кільцевої прокладки вища, ніж ціна м’якої прокладки, TCO часто нижча, оскільки прокладка кільцевої з’єднання служить довше і рідше виходить з ладу. Одна несправність м’якої прокладки може коштувати сотні тисяч доларів втрати виробництва, тоді як прокладка кільцевого з’єднання може запобігти цій поломці. У таблиці нижче наведено порівняння TCO прокладки кільцевого з’єднання та м’якої прокладки за 10-річний період.
| Складова витрат | Кільцева прокладка | М'яка прокладка |
| Початкова ціна покупки (за одиницю) | 50 доларів США | 10 доларів |
| Кількість замін (10 років) | 2 | 6 |
| Загальна вартість покупки | 100 доларів США | 60 доларів США |
| Монтажна робота (10 років) | 200 доларів США | 600 доларів США |
| Ціна невдачі (10 років) | $0 | 50 000 доларів США |
| Загальна вартість володіння | 300 доларів США | 50 660 доларів США |
Таблиця показує, що TCO прокладки кільцевого з’єднання значно нижча, ніж у м’якої прокладки, незважаючи на вищу початкову ціну придбання. Економія досягається завдяки зменшенню кількості замін, меншій трудомісткості монтажу та виключенню витрат на відмови. Це економічний аргумент для використання прокладок кільцевих з’єднань у системах із високим тиском і високою температурою. Вартість однієї несправності значно перевищує вартість самої прокладки. У Ningbo Kaxite Sealing Materials Co., Ltd. ми допомагаємо нашим клієнтам розрахувати TCO їхніх ущільнювальних рішень. Ми вважаємо, що кільцева прокладка є найбільш рентабельним рішенням для вимогливих застосувань.
Запитання 1: Чи можна повторно використовувати прокладку кільцевого з’єднання після її стиснення?
Відповідь: Ні, прокладку кільцевого з’єднання не слід використовувати повторно. Після того, як прокладка була стиснута, вона зазнала пластичної деформації та затверділа. Його повторне використання не забезпечить надійного ущільнення. Прокладку слід замінювати щоразу, коли відкривається фланець. Це важлива практика безпеки. У компанії Ningbo Kaxite Sealing Materials Co., Ltd. ми рекомендуємо нашим клієнтам зберігати достатній запас запасних прокладок, щоб уникати спокуси повторно використати прокладку в надзвичайних ситуаціях.
Питання 2: Як вибрати правильний матеріал для прокладки кільцевих з’єднань?
Відповідь: Вибір матеріалу залежить від технологічної рідини, робочої температури та необхідної стійкості до корозії. Для низькотемпературних некорозійних застосувань достатньо м’якого заліза або низьковуглецевої сталі. Для більшості нафтопереробних і нафтохімічних виробництв рекомендується використовувати нержавіючу сталь 304 або 316. Для високотемпературних або висококорозійних застосувань можуть знадобитися екзотичні сплави, такі як інконель або монель. Наша технічна команда може надати конкретні рекомендації на основі ваших умов процесу.
Запитання 3: Яка різниця між кільцевою прокладкою типу R, RX і BX?
Відповідь: тип R — це стандартна овальна або восьмикутна прокладка, яка використовується в більшості випадків. Тип RX має модифіковану геометрію, яка забезпечує більш ефективне ущільнення при більш високому тиску. Тип BX розроблений для надзвичайно високого тиску та має конструкцію, що працює під тиском. Кожен тип має певну геометрію канавки та номінальний тиск. Наша фабрика виробляє всі три типи, і ми можемо допомогти вам вибрати правильний для вашого застосування.
Запитання 4: Як я можу визначити, чи пошкоджена прокладка кільцевого з’єднання?
Відповідь: Пошкоджена прокладка кільцевого з’єднання може мати видимі подряпини, вм’ятини або корозію. Він також може бути деформованим або мати сплюснутий поперечний переріз. Якщо присутні будь-які з цих ознак, прокладку не слід використовувати. Навіть невеликий дефект може перешкодити належному ущільненню прокладки. Завжди уважно перевіряйте прокладку перед встановленням.
Запитання 5: Який максимальний номінальний тиск прокладки кільцевого з’єднання?
Відповідь: максимальний тиск прокладки кільцевого з’єднання залежить від типу та матеріалу. Прокладки типу R зазвичай розраховані на 5000 psi (345 бар). Прокладки типу RX розраховані на 10 000 psi (690 бар). Прокладки типу BX розраховані на 15 000 psi (1034 бар) або вище. Фактичний номінальний тиск також залежить від номінального значення фланця та навантаження на болт. Наша фабрика може надати конкретні значення тиску для кожного типу прокладки та матеріалу.
Прокладка кільцевого з’єднання є критично важливим компонентом у спробах зменшити незаплановане обслуговування та втрати виробництва в промислових системах високого тиску. Його ущільнення метал-метал, конструкція, що працює під тиском, і стійкість до вибуху роблять його найнадійнішим рішенням ущільнення для вимогливих застосувань. Вибравши правильний матеріал, правильно встановивши прокладку та дотримуючись програми профілактичного обслуговування, оператори установки можуть практично усунути пов’язані з прокладкою несправності. Результатом є більший час безвідмовної роботи, менші витрати на обслуговування та безпечніше робоче середовище.
У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика виробляє кільцеві прокладки більше двох десятиліть. Ми пропонуємо повний асортимент стандартних і індивідуальних прокладок із різних матеріалів. Наша технічна команда готова допомогти у виборі матеріалу, навчанні монтажу та аналізі несправностей. Ми прагнемо допомогти нашим клієнтам досягти найвищого рівня надійності та безпеки в їхній діяльності.
Зв’яжіться з Ningbo Kaxite Sealing Materials Co., Ltd. сьогодніщоб дізнатися більше про наші кільцеві прокладки та про те, як вони можуть зменшити незаплановане технічне обслуговування та втрати виробництва.
