На морській нафтовій платформі в Північному морі працює газопровід високого тиску при 350 бар і 120°C. Фланці, які з'єднують секції труб, ущільненіКільцеві прокладкивиготовлений з нержавіючої сталі SS316L. Ці прокладки повинні витримувати не тільки екстремальний тиск і температуру технологічної рідини, але й невпинну атаку соляних бризок, вологості та постійного руху моря. Поломка прокладки тут не є незначною незручністю; це катастрофічна подія, яка може призвести до пожежі, вибуху, екологічної катастрофи та загибелі людей. Тому вибір матеріалу прокладки є одним із найважливіших рішень у морському будівництві. SS316L став кращим матеріалом для прокладок кільцевих з’єднань у цих середовищах, оскільки він пропонує унікальне поєднання стійкості до корозії, механічної міцності та термічної стабільності, з якими не може зрівнятися жоден інший матеріал за порівнянну вартість.
Кільцеві прокладки — це металеві ущільнення, які використовуються в умовах високого тиску та високих температур. Вони призначені для встановлення в спеціально оброблену канавку на поверхні фланця, створюючи ущільнення металу до металу, коли фланці з’єднані болтами. Ущільнювальна дія залежить від деформації матеріалу прокладки в канавці, що створює герметичний, герметичний з’єднання. Матеріал прокладки визначає її здатність протистояти корозійним і механічним навантаженням. SS316L, версія стандартної нержавіючої сталі 316 з низьким вмістом вуглецю, особливо добре підходить для морських і офшорних середовищ через її відмінну стійкість до точкової та щілинної корозії. наNingbo Kaxite Sealing Materials Co., Ltd., наша фабрика виробляє кільцеві прокладки з SS316L та інших високоефективних сплавів більше 15 років, і ми вдосконалили наш вибір матеріалів і виробничі процеси, щоб відповідати найвимогливішим вимогам морської промисловості.
Морське середовище є одним із найбільш корозійних природних середовищ на землі. Морська вода містить приблизно 3,5% розчинених солей, переважно хлориду натрію, а також меншу кількість солей магнію, кальцію та калію. Ці солі роблять морську воду чудовим електролітом, який прискорює процеси електрохімічної корозії. Для металевих компонентів поєднання іонів хлориду, розчиненого кисню та вологи створює невпинну атаку, яка з часом може спричинити деградацію навіть високоякісних матеріалів. В офшорних програмах проблеми ще більші. Атмосфера насичена соляними бризками, температура коливається між тропічною спекою та арктичним холодом, а механічні навантаження є інтенсивними. У наведеній нижче таблиці наведено основні проблеми корозії в морських і офшорних середовищах.
| Виклик корозії | опис | Вплив на прокладки |
| Хлоридний пітінг | Локалізована атака іонами хлориду | Точкові отвори та деградація поверхні |
| Щілинна корозія | Напад на застійних ділянках | Деградація на ущільнювальних поверхнях |
| Гальванічна корозія | Різнорідні метали в контакті | Прискорена корозія менш благородного металу |
| Корозійне розтріскування під напругою | Корозія під напругою розтягування | Раптовий розтріскування та збій |
| Ерозія Корозія | Високошвидкісний потік рідини | Механічне видалення захисного оксиду |
Наслідки корозії кільцевих прокладок є серйозними. Проржавіла прокладка може втратити свою герметичність, що призведе до протікання. Тріснута прокладка може катастрофічно вийти з ладу. На морській нафтовій або газовій платформі витік прокладки може вивільнити легкозаймисті вуглеводні, що створює ризик пожежі або вибуху. У морському трубопроводі витік може спричинити забруднення навколишнього середовища. На опріснювальній установці витік може погіршити якість води. Тому вибір корозійностійкого матеріалу, такого як SS316L, є не просто перевагою якості; це вимога безпеки. Наша фабрика в Kaxite має великий досвід у постачанні кільцевих прокладок для морських і офшорних установок, і ми розуміємо критичну важливість вибору матеріалів у таких середовищах.
Вибираючи матеріал для прокладок кільцевих з’єднань у морських і офшорних середовищах, інженери повинні вибирати з ряду варіантів, включаючи вуглецеву сталь, нержавіючу сталь, дуплексну нержавіючу сталь і екзотичні сплави, такі як інконель і монель. Кожен матеріал має власну комбінацію стійкості до корозії, механічної міцності та вартості. SS316L часто є кращим вибором, оскільки він пропонує найкращий баланс продуктивності та вартості для багатьох морських застосувань. Щоб зрозуміти чому, корисно порівняти SS316L з іншими поширеними матеріалами. У таблиці нижче представлено порівняння основних властивостей цих матеріалів.
| матеріал | Стійкість до корозії в морській воді | Механічна міцність | Вартість | Типове застосування |
| Вуглецева сталь | Погано (потрібне покриття) | Високий | Низький | Некритичні, сухі нанесення |
| SS304 | Помірний (пітинг у хлоридах) | Високий | Низький | Загальне призначення, м'які середовища |
| SS316L | Чудово (протистоїть точковій корекції хлориду) | Високий | Середній | Морська, морська, хімічна обробка |
| Дуплекс SS | Чудово | Дуже висока | Високий | Високий тиск, висока температура морський |
| Інконель 625 | Чудово | Дуже висока | Дуже висока | Екстремальні середовища, кислий газ |
| Монель 400 | Чудово | Високий | Високий | Труби морської води, теплообмінники |
Ключовою перевагою SS316L перед SS304 є вміст молібдену. SS316L містить 2-3% молібдену, що значно покращує його стійкість до точкової та щілинної корозії в середовищах, що містять хлориди. SS304, який не містить молібдену, чутливий до точкових утворень у морській воді, особливо в застійних зонах, де можуть концентруватися хлориди. Дуплексна нержавіюча сталь забезпечує ще вищу міцність і стійкість до корозії, але вона дорожча і складніша для обробки. Інконель і монель пропонують найвищий рівень стійкості до корозії, але їх вартість може бути непомірно високою для багатьох застосувань. SS316L пропонує найкраще поєднання стійкості до корозії, механічної міцності та вартості для більшості морських і морських прокладок кільцевих з’єднань.
Літера "L" у SS316L означає "низький вміст вуглецю". Стандартний SS316 має максимальний вміст вуглецю 0,08%, тоді як SS316L має максимальний вміст вуглецю 0,03%. Ця різниця може здатися незначною, але вона має значний вплив на характеристики матеріалу під час зварювання та застосування при високих температурах. Коли аустенітні нержавіючі сталі, такі як SS316, нагріваються до температур від 425°C до 815°C, на межах зерен утворюється осад карбіду хрому. Цей процес відомий як сенсибілізація. Утворення карбідів хрому виснажує навколишні області хрому, знижуючи їх корозійну стійкість. У морському середовищі чутливі ділянки дуже сприйнятливі до міжкристалічної корозії. Знижуючи вміст вуглецю, SS316L мінімізує утворення карбідів хрому, роблячи його стійким до сенсибілізації та міжкристалітної корозії.
Низький вміст вуглецю SS316L також покращує його зварюваність. Коли SS316 зварюється, зона термічного впливу може стати сенсибілізованою, якщо вміст вуглецю занадто високий. SS316L можна зварювати без термообробки після зварювання в більшості випадків, оскільки низький вміст вуглецю запобігає сенсибілізації. Це особливо важливо для кільцевих з’єднувальних прокладок, які можуть бути виготовлені за допомогою зварювання або механічної обробки. У таблиці нижче наведено основні хімічні та механічні властивості SS316L.
| Власність | Специфікація |
| Вуглець (C) макс | 0,03% |
| Хром (Cr) | 16 - 18% |
| Нікель (Ni) | 10 - 14% |
| Молібден (Mo) | 2 - 3% |
| Марганець (Mn) макс | 2,0% |
| Кремній (Si) макс | 0,75% |
| Фосфор (P) макс | 0,045% |
| Сірка (S) макс | 0,030% |
| Міцність на розрив | 485 - 690 МПа |
| Межа текучості (зміщення 0,2%) | 170 - 310 МПа |
| Подовження | 40% мін |
| Твердість (Роквелл B) | 95 макс |
Наша фабрика Ningbo Kaxite Sealing Materials Co., Ltd. використовує лише сертифікований матеріал SS316L від перевірених постачальників. Ми перевіряємо хімічний склад і механічні властивості кожної отриманої партії матеріалу. Ми також проводимо випробування на міжкристалітну корозію наших готових прокладок, щоб переконатися, що вони відповідають вимогам ASTM A262 Practice E. Цей ретельний контроль якості гарантує, що наші кільцеві прокладки забезпечують надійну роботу в найвимогливіших морських і офшорних середовищах.
Ефективність кільцевої прокладки залежить не тільки від матеріалу, але й від її геометрії. Прокладка призначена для розміщення в канавці на поверхні фланця. Коли фланці з’єднані болтами, прокладка стискається, а її матеріал деформується, заповнюючи паз і створюючи ущільнення. Форма прокладки і канавки визначає механізм ущільнення. Існує кілька стандартних профілів кільцевої прокладки, кожен з яких має свої особливості. Найпоширенішими є типи R, RX і BX. Тип R — це овальне або восьмикутне кільце, яке використовується в стандартних програмах. Тип RX – це модифіковане овальне кільце, яке використовується в системах з високим тиском. Тип BX — це шестикутне кільце, яке використовується в умовах високого тиску та високих температур. У таблиці нижче наведено основні характеристики цих профілів.
| Профіль | Форма | Номінальний тиск | Типове застосування |
| R | Овальні або восьмикутні | До 10 000 psi | Загального призначення, гирла свердловин |
| RX | Модифікований овал | До 15 000 psi | Вищий тиск, кисле обслуговування |

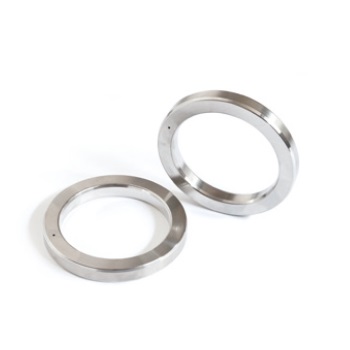

| BX | Шестикутний | До 20 000 psi | Високий тиск, висока температура |
Вибір профілю залежить від тиску, температури та природи рідини, що герметизується. Тип R є найпоширенішим і підходить для широкого спектру застосувань. Тип RX використовується в системах з високим тиском і має дещо іншу геометрію, що покращує ефективність ущільнення. Тип BX використовується в найбільш вимогливих додатках і розроблений для забезпечення надійного ущільнення при тиску до 20 000 psi. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика виробляє кільцеві прокладки для всіх цих профілів у діапазоні розмірів відповідно до стандартних специфікацій фланців.
У наведеній нижче таблиці наведені основні технічні характеристики наших прокладок кільцевих з’єднань SS316L. Ці специфікації базуються на стандартних випробуваннях і надаються як орієнтир для інженерів і спеціалістів із закупівель.
| Параметр | Специфікація | Тестовий стандарт |
| матеріал | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Твердість | ≤ 160 HBW | ASTM E10 |
| Міцність на розрив | ≥ 485 МПа | ASTM E8 |
| Межа текучості | ≥ 170 МПа | ASTM E8 |
| Подовження | ≥ 40% | ASTM E8 |
| Міжкристалічна корозія | Пас | ASTM A262 Практика Е |
| Максимальна робоча температура | 800°C (безперервно) | — |
| Максимальний робочий тиск | 20 000 psi (залежно від профілю) | — |
| Оздоблення поверхні | Ra 1,6 мкм макс | — |
| Стандартні розміри | Профілі R, RX, BX відповідно до API 6A | API 6A |
На нашому заводі ми виробляємо прокладки кільцевих з’єднань відповідно до цих та інших специфікацій. Ми також можемо виготовляти індивідуальні прокладки для спеціальних застосувань. Наш процес контролю якості включає перевірку розмірів, сертифікацію матеріалів і перевірку ефективності. До кожного замовлення ми надаємо сертифікат відповідності, документально підтверджуючи склад матеріалу, механічні властивості та результати випробувань. Цей рівень документації є важливим для офшорних застосувань, де відстеження та гарантія якості є критично важливими.
Запитання 1: Яка різниця між кільцевими прокладками SS316 і SS316L?
Відповідь: Основною відмінністю є вміст вуглецю. SS316 має максимальний вміст вуглецю 0,08%, тоді як SS316L має максимальний вміст вуглецю 0,03%. Низький вміст вуглецю в SS316L робить його стійким до сенсибілізації та міжкристалітної корозії, що важливо для зварювальних і високотемпературних застосувань. Для морських і офшорних середовищ, як правило, кращим є SS316L через його чудову стійкість до корозії.
Запитання 2: Чи можна використовувати прокладки кільцевих з’єднань SS316L для роботи з кислим газом?
Відповідь: SS316L не рекомендується для роботи з кислим газом (середовище, що містить H2S), оскільки він чутливий до сульфідного розтріскування. Для застосування кислих газів зазвичай потрібен твердіший матеріал, наприклад інконель 625 або дуплексна нержавіюча сталь. Вибір матеріалу прокладки повинен базуватися на конкретному складі та умовах технологічної рідини. Наша технічна команда може порадити найкращий матеріал для вашого застосування.
Запитання 3: Яку максимальну температуру можуть витримати кільцеві прокладки SS316L?
Відповідь: кільцеві прокладки SS316L можуть витримувати безперервну робочу температуру до 800°C. Однак при температурах вище 425°C матеріал може бути сприйнятливим до сенсибілізації, якщо його не стабілізовано належним чином. Для високотемпературних застосувань важливо переконатися, що матеріал належним чином термічно оброблений і перевірений на стійкість до міжкристалічної корозії. Наша фабрика забезпечує сертифікацію випробувань на міжкристалітну корозію для всіх високотемпературних прокладок.
Запитання 4: Як вибрати правильний профіль прокладки кільцевих з’єднань для мого застосування?
Відповідь: Вибір профілю залежить від тиску, температури та природи рідини. Тип R підходить для застосування загального призначення до 10 000 psi. Тип RX використовується для більш високого тиску до 15 000 psi. Тип BX використовується для найвимогливіших застосувань до 20 000 psi. Специфікація фланця також вказуватиме необхідний профіль. Наша технічна команда може допомогти вам вибрати правильний профіль для вашої конкретної програми.
Запитання 5: Яка документація надається з прокладками кільцевих з’єднань SS316L?
Відповідь: До кожного замовлення ми надаємо сертифікат відповідності, документально підтверджуючи склад матеріалу, механічні властивості та результати випробувань. Це включає хімічний аналіз, результати випробувань на розтяг, результати випробувань на твердість і результати випробувань на міжкристалітну корозію. Ми також надаємо звіти про перевірку розмірів і сертифікат простежуваності матеріалу. Ця документація має важливе значення для забезпечення якості та дотримання нормативних вимог у морських і офшорних застосуваннях.
Кільцеві прокладки SS316L є ідеальним вибором для морських і офшорних установок, оскільки вони пропонують унікальне поєднання стійкості до корозії, механічної міцності та термічної стабільності. Вміст молібдену в SS316L забезпечує відмінну стійкість до хлоридної точкової та щілинної корозії, тоді як низький вміст вуглецю запобігає сенсибілізації та міжкристалітній корозії. Матеріал може бути оброблений у різноманітні профілі відповідно до вимог тиску та температури. І він може бути сертифікований на відповідність найсуворішим стандартам якості. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика має досвід і обладнання для виробництва кільцевих прокладок SS316L, які відповідають найвибагливішим вимогам офшорної промисловості.
Незалежно від того, чи проектуєте ви нову морську платформу, чи обслуговуєте існуючу, ми запрошуємо вас зв’язатися з нашою технічною командою, щоб обговорити ваші вимоги до прокладок. Ми можемо надати детальні технічні характеристики продукту, сертифікати матеріалів і підтримку застосування. Наше прагнення до якості та задоволеності клієнтів зробило нас надійним партнером у сфері ущільнювальних рішень у всьому світі.
Зв’яжіться з Ningbo Kaxite Sealing Materials Co., Ltd. сьогодніщоб обговорити ваші вимоги до кільцевих прокладок і дізнатися, як наші прокладки SS316L можуть відповідати вимогам ваших морських і офшорних застосувань.
